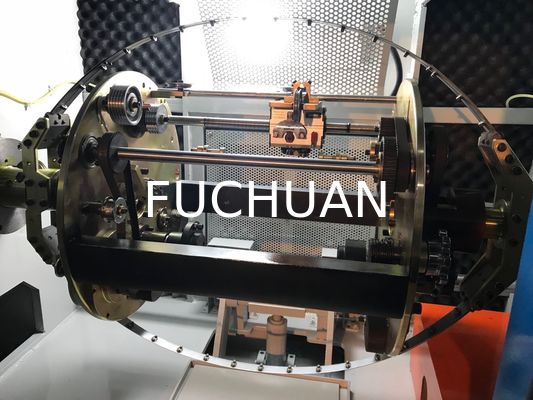

Máy bện dây đồng ổn định tốt tự động xoắn đôi

Máy bện dây độ ổn định cao, máy xoắn gộp đôi tự động

Ưu điểm của máy bện dây:

1. Tốc độ cao, độ ổn định tốt

2. Tự động kiểm soát độ căng: Khi xoắn, cuộn thu dây từ lúc rỗng đến khi đầy, độ căng phải được tăng lên (Tùy chỉnh cài đặt dữ liệu trên màn hình cảm ứng). Máy có thể tự động điều chỉnh độ căng một cách êm ái, giữ cho độ căng thay đổi đồng đều, có thể cài đặt độ căng ngay trong khi đang hoạt động.

3. Bảo vệ an toàn: Nếu tiếp điểm cửa chưa đóng khớp, tiếp điểm nâng chưa vào vị trí, lỗi đứt dây bên trong và bên ngoài sẽ hiển thị trên màn hình cảm ứng kèm cảnh báo tự động hoặc máy không thể khởi động làm việc

4. Thay đổi bước xoắn: Vận hành dễ dàng, chỉ cần thay đổi bánh dẫn theo bảng bước xoắn

5. Thiết bị ép: Được trang bị hai thiết bị ép để đảm bảo độ tròn của ruột dẫn sau khi xoắn, bảo vệ các đặc tính của dây cách điện thành mỏng, giảm thiểu hiệu quả sự hao mòn của vật liệu cách điện.

6. Phương thức đếm mét: Thiết kế nội địa mới nhất, đếm mét theo trục chính; cùng một máy xoắn với một quy cách ruột dẫn, sai số đo mét chỉ một phần mười nghìn

Hiệu suất cơ học của máy bện dây

1. Trục chính:

1) Vật liệu: Thép rèn 40Cr sau khi tôi và ram xử lý nhiệt.

2) Độ chính xác: Đường kính mặt ngoài lõi trục và mặt đầu vòng bi được mài để đảm bảo độ đồng tâm và độ vuông góc với trục.

3) Cân bằng động: Tiêu chuẩn G2.5 (chênh lệch trọng lượng 0,03 gam)

2. Đĩa nhôm:

1) Vật liệu: ZL104

2) Độ chính xác: Tất cả các mặt đầu được định vị tương đối so với các lỗ định vị (dưới 0,03 gam)

3) Cân bằng động: Độ chính xác G2.5 (chênh lệch trọng lượng 0,03 gam)

3. Cung xoắn

1) Vật liệu: SK5 nhập khẩu từ Nhật Bản.

2) Hình dạng: Kiểu dáng đặc biệt, giảm sức cản của gió.

3) Dung sai trọng lượng: Dưới 0,03 gam mỗi cặp

4. Bộ phận truyền động: Sử dụng bộ truyền đai răng đồng bộ nhập khẩu, bước xoắn chính xác

5. Bánh dẫn dây vào:

1) Vật liệu: Thép #45 hoàn thiện qua xử lý nhiệt HRC30-40.

2) Mạ crom cứng trên bề mặt, khó bị mài mòn

6. Vỏ hộp trục chính:

1) Vật liệu: Gang cầu QT42-10.

2) Gia công: Gia công trên máy CNC

3) Độ chính xác: Gia công tạo hình lỗ đầu cuối một lần để đảm bảo độ đồng tâm.

7. Hệ thống bôi trơn vòng bi trục chính:

1) Phương pháp bôi trơn: Bôi trơn bằng mỡ bò

2) Loại mỡ: LGMT2

3) Phương pháp làm kín: Vòng chắn dầu cơ khí, giữ cho bên trong máy luôn sạch sẽ

8. Thu dây: Kiểm soát lực căng kéo: Điều khiển lực căng dây qua ly hợp từ, bộ điều khiển lập trình PLC tự động điều chỉnh lực căng, duy trì lực căng không đổi

9. Rải dây: Thiết bị rải dây hai chiều đặc biệt, loại vòng bi thanh trượt quang φ15mm, bước xoắn và khoảng cách có thể điều chỉnh chính xác

10. Kích thước rulo:

(Có thể tùy chỉnh theo yêu cầu)

11. Công suất động lực: 1KW

12. Công suất lắp đặt: 2.2KW

Thông số kỹ thuật chi tiết của máy bện dây:
