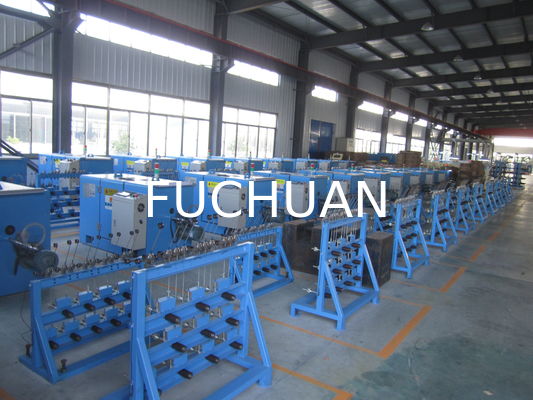

Máy bó dây đồng tráng men Thiết bị tự động tốc độ cao 3000RPM

Máy cắt dây đồng tốc độ cao cho sợi mịn 3000RPM

Ưu điểm của máy ghép dây đồng:

1Tốc độ cao, ổn định tốt
2. tự động điều khiển căng thẳng: Khi bị mắc kẹt, cuộn lấy từ trống đến đầy đủ,căng thẳng phải được tăng lên (Với màn hình cảm ứng miễn phí đặt dữ liệu) Máy có thể tự động điều chỉnh căng thẳng trơn tru, giữ cho sự thay đổi căng thẳng đồng đều, có thể đạt được thiết lập căng thẳng trong khi làm việc.
3. Hệ thống trên đường: Cấu trúc mới nhất, dây từ trục trực tiếp qua bánh xe hướng dẫn đến thắt lưng cung, cung (với một thiết kế rãnh bán tròn độc đáo),với mũi với một đường vòng porcelain bán tròn để tránh hoạt động tốc độ cao do kháng gió gây ra bởi trầy xước, xu hướng tăng cổ phần
4. bôi trơn trục: bôi trơn bơ (Hư hỏng bôi trơn dầu: nhiệt độ của dầu tăng trong khi vận hành tốc độ cao, và sương mù dầu sẽ tập trung vào các hạt trên tường,rơi vào cuộn và gây ô nhiễm cho dây dẫn, gây ra mụn khi ống cách nhiệt)
5. Bảo vệ an toàn: Nếu cửa không có chỗ, thang máy không có chỗ,nội bộ và bên ngoài dây bị hỏng hiển thị lỗi trên màn hình cảm ứng trên báo động tự động hoặc không thể bắt đầu hoạt động

Các thông số hiệu suất chính của Máy ghép dây đồng

1. Ứng dụng: hơn 7 bộ dây hợp kim, sợi lon, sợi mài và vv 1 + 6 có thể thay thế xoắn bằng dây
2Phạm vi đường kính sợi đơn: φ0.025 ~ φ0.08mm
3Phạm vi đường kính dây xoắn: φ0.075 ~ φ0.24mm
4. Phía cắt ngang: 0.0034 ~ 0.035mm2
5. Thông số kỹ thuật cuộn: φ200mm × 31mm × φ135mm ((hoặc tùy chỉnh với bản vẽ của khách hàng)
6. Tốc độ tối đa: 3000RPM ((Tốc độ thiết kế);
7- Đặt cáp: φ15mm loại vòng bi thanh nhẹ, chiều dài và khoảng cách có thể được điều chỉnh chính xác
8. Strand dài đặt: 0,8 ~ 4,0mm lớp 14
9. Động cơ chính: động cơ AC 2,2KW
10. khối lượng lắp ráp: khoảng 10Kg
11. hướng xoắn: hướng trái và phải có thể được chọn tùy ý, kéo thanh chuyển đổi để thay đổi hướng, hoạt động dễ dàng
12. phanh: Với phanh điện từ, có thể đạt được phanh tự động khi nội bộ / bên ngoài ngắt kết nối, và đáp ứng thiết lập đồng hồ
13. Kiểm soát căng thẳng: dây cáp điều khiển điện từ căng thẳng, bởi PLC chương trình bộ điều khiển tự động điều chỉnh căng thẳng, giữ cho căng thẳng không đổi

Máy kết hợp dây đồng Hiệu suất cơ học

1Cấu trúc cơ thể:

1) Vật liệu: thép carbon thấp hàn với nhau.
2) Cấu trúc: cơ thể bằng cách nướng và lão hóa, để loại bỏ căng thẳng bên trong, và sau đó khoan bằng một máy khoan chính xác để hình thành một khuôn.

2. Nhóm Nhập phần:

1) Nhóm nhập vị trí: đối diện với cửa trước, ở phía bên phải của máy (có thể tùy chỉnh theo yêu cầu của khách hàng để thay đổi sang phía bên trái).
2) Chế độ nhập nhóm: từ thiết bị trả tiền thông qua khu vực cảm biến ngắt kết nối, đầu tiên đến toàn bộ bảng đường phụ (hố phụ bằng cách phân bố 1 + 6 + 12 +...), thông qua khuôn áp suất đầu tiên,sau đó là khuôn áp suất thứ haiTừ vòm nhôm với vòng porcelain và sau đó vào vít bên trái trong bánh xe dẫn dây,và sau đó thông qua bánh xe hướng dẫn góc trung tâm để bánh xe dẫn, Cuối cùng đến bánh xe hướng dẫn của aligner để đặt cáp (xem hình vẽ đầu vào cáp)

3- Vòng xoắn:

1) Vật liệu: thép 40Cr đúc sau khi xử lý quen và làm nóng.
2) Độ chính xác: Độ kính mặt ngoài lõi trục và mặt cuối vòng bi được nghiền để đảm bảo đồng tâm và thẳng đứng với trục.
3) Cân bằng động: Tiêu chuẩn G2.5 (0,03 gram sự khác biệt trọng lượng)

4. Bảng nhôm:

1) Vật liệu: ZL104
2) Độ chính xác: Tất cả các mặt cuối được đặt tương đối với các lỗ xác định ((ít hơn 0,03 gram)
3) Cân bằng động: Độ chính xác của G2.5 (0,03 gram sự khác biệt trọng lượng)

5Quỳ xuống.

1) Vật liệu: Nhật Bản nhập khẩu SK5.
2) Hình dạng: ngoại hình đặc biệt, giảm sức kháng gió.
3) Độ dung nạp trọng lượng: dưới 0,03 gram mỗi cặp

6- Phần truyền tải: với nhập khẩu đồng bộ ổ dây chuyền, đặt chiều dài chính xác

7. Lốp vào dây:

1) Vật liệu: # 45 thép kết thúc với điều trị nhiệt HRC30-40.
2) Chrom cứng trên bề mặt, không dễ mặc



Chi tiết thông số kỹ thuật của máy ghép dây đồng:
