Thông tin chi tiết sản phẩm:
|
| Tên: | Máy uốn dây đồng | Kiểm soát: | PLC |
|---|---|---|---|
| ly hợp bột từ: | 2,5 kgf | chế độ phanh: | phanh điện từ |
| Chế độ hoạt động: | màn hình cảm ứng | Phù hợp cho suốt chỉ: | DIAMETER 630mm |
| Dây đơn Dia: | 0,12mm ĐẾN 0,52mm | Dây phù hợp: | dây lõi / dây đồng trần, dây thiếc, dây bọc bạc |
| Loại xoắn: | Bó xoắn đôi | Đường kính dây: | 0,12-0,52mm |
| Khu vực mắc cạn: | 0,30-4,0mm2 | Tốc độ tối đa: | 2400 vòng/phút (4800 vòng xoắn) |
| Động cơ chính: | 11kw | Điều khiển: | điều khiển PLC |
| Màu sắc: | Trời xanh | ||
| Làm nổi bật: | Buncher xoắn đôi,máy bó,Thiết bị xoắn |
||

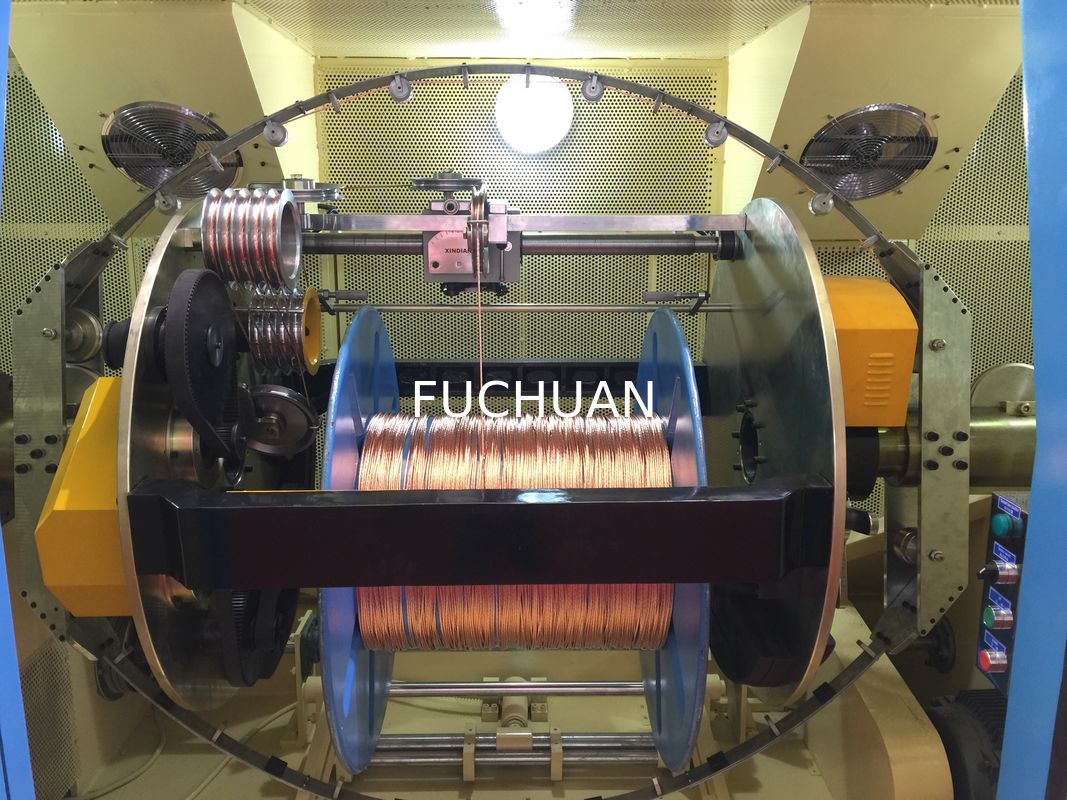

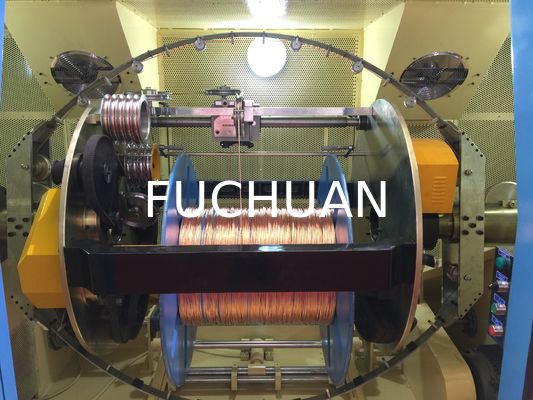

Máy bện dây đồng màu xanh da trời / Máy xoắn cáp điều khiển PLC
Thông số nhanh về máy bện dây đồng:
1.1 Dòng FUCHUAN® cho máy bện tốc độ cao dây thông thường Model B và máy bện xoắn đôi
1.2 Sản phẩm mới, chủ yếu ứng dụng để bện dây điện dân dụng, dây điện ô tô và các loại dây dẫn tiết diện nhỏ khác.
Đặc điểm của máy bện dây đồng :
2.1. Sử dụng PLC, thiết bị thu cuộn dùng ly hợp trễ nhập khẩu từ Đức, cảm biến lực căng đảm bảo lực căng ổn định và chất lượng dây bện cao, đặc biệt là đối với các loại dây xoắn chặt chất lượng cao.
2.2. Sử dụng cần xoắn bằng sợi carbon, độ cứng cao, khó biến dạng, độ rung nhỏ, trọng lượng nhẹ, giảm ma sát không khí giúp dây dẫn đạt chất lượng cao;
2.3. Sử dụng truyền động dây đai đồng bộ, chỉ cần thay bánh dẫn hướng để đổi bước xoắn, vận hành dễ dàng.
2.4. Sử dụng trục chính để đo mét, sai số chỉ 0,01% đối với một số loại dây và cáp nhất định.
Thông số kỹ thuật máy bện dây đồng :
| Model thiết bị | FC-500B | FC-650B | FC 650C-6 | FC-800B | |
| Ứng dụng xoắn | Ứng dụng để xoắn dây ngành hàng không vũ trụ, thiết bị y tế, điện thoại di động và dây siêu dẫn (trên 7 sợi dây đồng trần, dây mạ thiếc, dây bọc bạc và dây tráng men), xoắn đôi cho dây lõi. | ||||
| Đường kính sợi đơn (mm) | 0.08-0.45 | 0.15-1.04 | 0.12-0.52 | 0.38-1.70 | |
| Tiết diện bện (mm²) | 0.05-2.5 | 0.35-6.0 | 0.30-4.0 | 1.0-16 | |
| Đường kính sợi đơn dây lõi (mm) | 0.5-1.5 | 0.5-3.0 | 0.5-2.0 | 1.0-4.0 | |
| Đường kính ngoài sau bện dây lõi (mm) | 1.0-3.5 | 1.0-6.0 | 1.0-4.0 | 2.0-8.0 | |
| Bước xoắn (mm) | 6.3-52.3 (24 cấp) | 11.6-100 (34 cấp) | 11.6-100 (34 cấp) | 23-147 (20 cấp) | |
| Hướng xoắn | Tùy chọn xoắn phải hoặc xoắn trái | ||||
| Đường kính ngoài*Đường kính trong*Chiều rộng ngoài | OD500 ID56 H375 | OD630 ID56 H475 |
OD630 ID56 H475 OD630 ID127 H475 |
OD800 ID80 H600
|
|
| Tốc độ quay tối đa | 3000 vòng/phút (6000 xoắn) | 2000 vòng/phút (4000 xoắn) | 2400 vòng/phút (4800 xoắn) | 1500 vòng/phút (3000 xoắn) | |
| Công suất động cơ chính | 5.5KW | 7.5KW | 11KW | 15KW | |
| Công suất biến tần | 5.5KW | 7.5KW | 11KW | 15KW | |
| Phương pháp kiểm soát lực căng | Màn hình cảm ứng + PLC + ly hợp bột từ, đảm bảo lực căng không đổi từ lúc cuộn rỗng đến lúc đầy | ||||
| Ly hợp bột từ | 1.2kgf | 5kgf | 2.5kgf | 10kgf | |
| Bảo vệ |
Tự động phanh/dừng khi 1) đứt dây bên trong và bên ngoài 2) đạt đến chiều dài cài đặt trước |
||||
| Chế độ phanh | Phanh điện từ | ||||
| Phương thức rải dây | Rải dây bằng cụm truyền động vòng bi lăn, bước cuộn và bề rộng có thể điều chỉnh | ||||
| Chế độ vận hành | Vận hành bằng màn hình cảm ứng | ||||
| Kích thước (mm) | 2680D 1250R 1500C | 3300D 1550R 1800C | 3300D 1550R 1800C | 4600D 2000R 2000C | |
