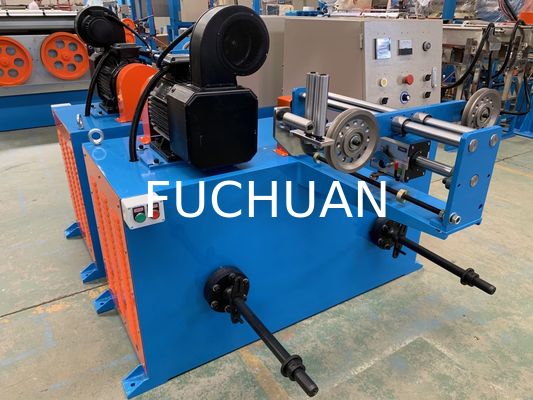

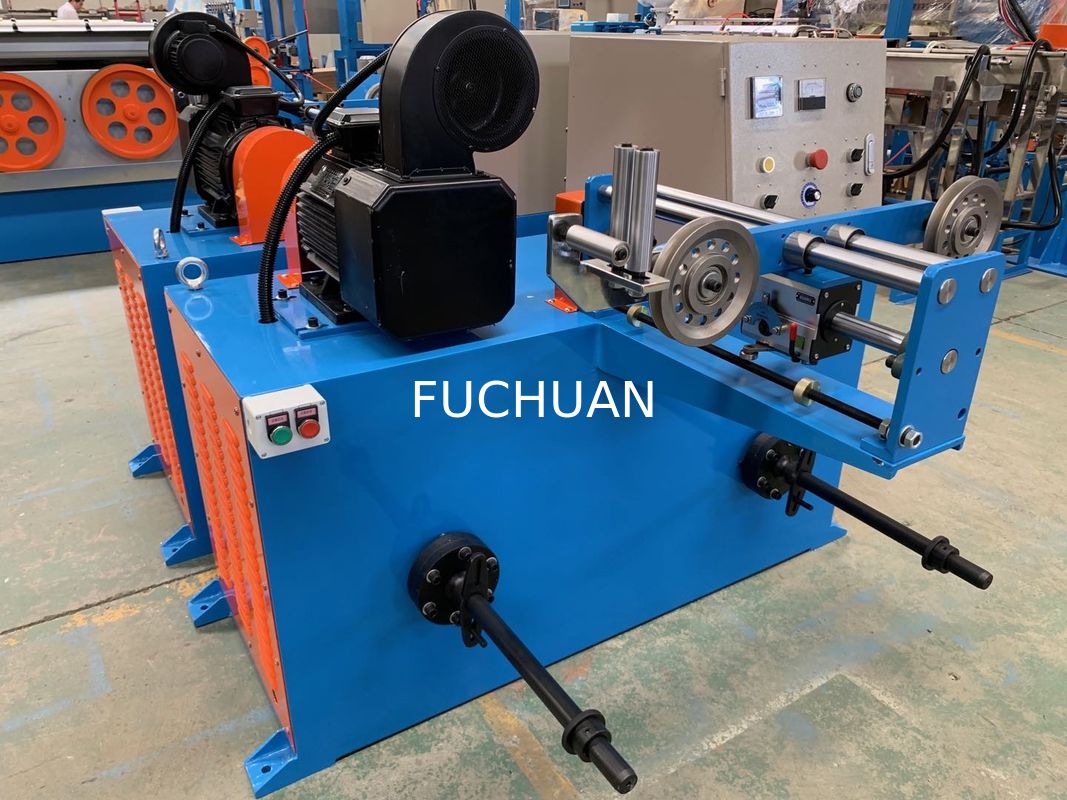

Máy bện dây đồng nhỏ gọn xoắn trái phải dễ vận hành

Máy xoắn dây đồng nhỏ gọn Xoắn trái và phải Vận hành dễ dàng

Ưu điểm của máy xoắn dây đồng:

1. Hệ thống luồn dây: Cấu trúc mới nhất, dây từ trục chính đi thẳng qua bánh dẫn hướng đến cần xoắn, cần xoắn (với) thiết kế rãnh bán nguyệt độc đáo, kết hợp với cần xoắn có vòng sứ bán nguyệt để tránh hiện tượng trầy xước bện, nhảy sợi do sức cản của gió khi vận hành ở tốc độ cao
2. Bôi trơn trục chính: bôi trơn bằng mỡ bò (Nhược điểm của bôi trơn bằng dầu: nhiệt độ dầu tăng khi vận hành ở tốc độ cao, và sương dầu sẽ ngưng tụ thành giọt trên thành máy, rơi xuống cuộn dây và làm bẩn ruột dẫn, gây phồng rộp khi bọc cách điện)
3. Bảo vệ an toàn: Nếu tiếp điểm cửa chưa đúng vị trí, tiếp điểm nâng chưa đúng vị trí, lỗi đứt dây bên trong và bên ngoài hiển thị trên màn hình cảm ứng sẽ tự động báo động hoặc máy không thể khởi động làm việc

Các thông số hiệu suất chính của máy xoắn dây đồng

1. Ứng dụng: trên 7 sợi dây hợp kim, dây mạ thiếc, dây tráng men, v.v. 1 + 6 có thể thay thế xoắn chập bằng xoắn bện
2. Phạm vi đường kính sợi đơn: φ0.025 ~ φ0.08mm
3. Phạm vi đường kính dây xoắn: φ0.075~ φ0.24mm
4. Tiết diện dây bện: 0.0034~ 0.035mm²
5. Quy cách cuộn dây: φ200mm ×31mm×φ135mm (hoặc tùy chỉnh theo bản vẽ của khách hàng)
6. Tốc độ tối đa: 3000RPM (Tốc độ thiết kế);
7. Rải dây: loại ổ bi trục trơn φ15mm, bước xoắn cuộn và khoảng cách có thể được điều chỉnh chính xác

Hiệu suất cơ khí của máy xoắn dây đồng

1. Cấu trúc thân máy:

1) Vật liệu: thép carbon thấp hàn liền.
2) Cấu trúc: thân máy được ủ và xử lý lão hóa để loại bỏ ứng suất bên trong, sau đó được doa bằng máy doa chính xác để định hình.

2. Bộ phận đầu vào xoắn:

1) Vị trí đầu vào xoắn: đối diện với cửa trước, ở phía bên phải của máy (có thể tùy chỉnh sang phía bên trái theo yêu cầu của khách hàng).
2) Phương thức đầu vào xoắn: từ thiết bị xả dây qua khu vực cảm biến đứt dây, trước tiên đến bảng chia dây tổng (các lỗ phụ phân bổ theo 1 + 6 + 12 + ...), qua khuôn ép thứ nhất, sau đó qua khuôn ép thứ hai, sau đó đi vào trục chính bên phải bên trong bánh dẫn hướng dây. Từ vòm nhôm có vòng sứ rồi đi vào trục chính bên trái bên trong bánh dẫn hướng dây, sau đó qua bánh dẫn hướng góc trung tâm đến bánh dẫn, cuối cùng đến bánh dẫn hướng của bộ căn chỉnh để rải dây (xem sơ đồ nguyên lý đầu vào xoắn dây)

3. Trục chính:

1) Vật liệu: thép rèn 40Cr sau khi tôi và ram.
2) Độ chính xác: Đường kính mặt ngoài của lõi trục và mặt đầu ổ bi được mài để đảm bảo độ đồng tâm và độ vuông góc với trục.
3) Cân bằng động: Tiêu chuẩn G2.5 (chênh lệch trọng lượng 0.03 gram)

4. Đĩa nhôm:

1) Vật liệu: ZL104
2) Độ chính xác: Tất cả các mặt đầu được định vị tương đối so với các lỗ định vị (dưới 0.03 gram)
3) Cân bằng động: Độ chính xác G2.5 (chênh lệch trọng lượng 0.03 gram)

5. Cần xoắn

1) Vật liệu: SK5 nhập khẩu Nhật Bản.
2) Hình dạng: kiểu dáng đặc biệt, giảm sức cản của gió.
3) Dung sai trọng lượng: dưới 0.03 gram mỗi cặp

6. Bộ phận truyền động: dẫn động bằng đai đồng bộ nhập khẩu, bước xoắn chính xác


Thông số kỹ thuật chi tiết của máy xoắn dây đồng:
