Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Máy xoắn dây đồng | Ứng dụng: | Công nghiệp |
|---|---|---|---|
| Phạm vi đường kính dây xoắn: | φ0.075 ~ φ0.24mm | Khu vực mặt cắt ngang bị mắc kẹt: | 4,0,0034 ~ 0,035mm² |
| Thông số kỹ thuật ống chỉ: | φ200mm × 31mm × φ135mm | Tên khác: | Máy đục lỗ thanh cái đồng |
| Chiều dài của sợi: | 0,8 ~ 4,0mm 14 lớp | Thuận lợi: | Thân thiện với môi trường |
| Loại xoắn: | Xoắn đơn | Đường kính dây: | 0,025-0,08mm |
| Dia dây xoắn: | 0,075-0,24mm | Kích thước ống: | 200x31x135mm |
| Tốc độ tối đa: | 3000 vòng/phút | Động cơ chính: | Động cơ xoay chiều 2.2KW |
| Thiết bị ép: | Hai thiết bị ép | Lỗi đồng hồ: | Một phần mười nghìn |
| Kiểm soát căng thẳng: | Ly hợp từ + PLC | ||
| Làm nổi bật: | máy bó,Wire Buncher,Thiết bị xoắn |
||

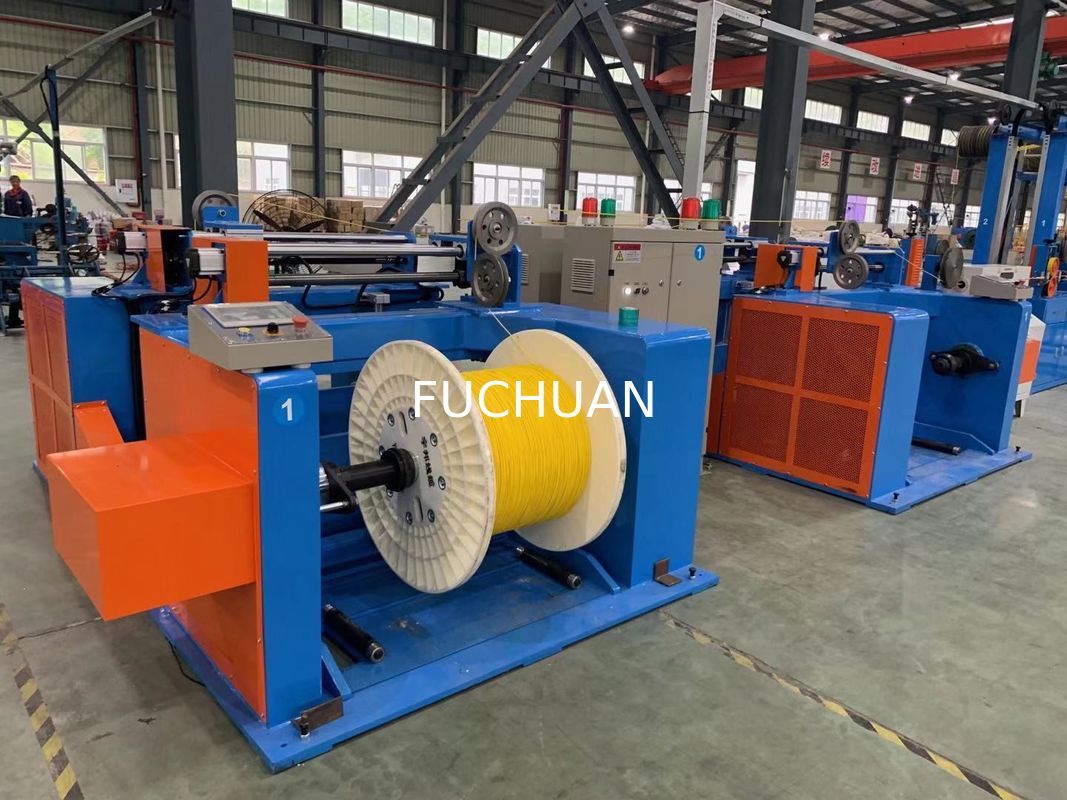

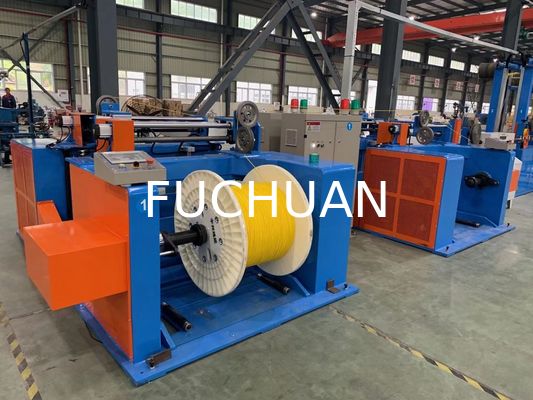

Máy xoắn dây đồng công nghiệp, Máy đột thanh cái đồng
Ưu điểm của máy xoắn dây đồng:
1. Thay đổi bước xoắn: dễ vận hành, chỉ cần thay bánh dẫn hướng theo bảng bước xoắn
2. Thiết bị ép: được trang bị hai thiết bị ép để đảm bảo độ tròn của ruột dẫn sau khi xoắn, nhằm bảo vệ đặc tính sản phẩm của dây cách điện thành mỏng, giảm thiểu hiệu quả sự mài mòn của vật liệu cách điện.
3. Phương thức đo mét: thiết kế nội địa mới nhất, đo mét theo trục chính; cùng một máy xoắn với một quy cách ruột dẫn, sai số đo mét trong khoảng một phần mười nghìn
Thông số kỹ thuật của máy xoắn dây đồng:
| Mô tả | Mẫu mã | Xuất xứ |
| 1. Động cơ chính | 2.2KW-4P 380V 50Hz | |
| 2. Biến tần | 2.2KW | INOVANCE |
| 3. Bộ lập trình PLC | 32MR | INOVANCE |
| 4. Bộ mở rộng PLC | VB-3A | INOVANCE |
| 5. Màn hình cảm ứng | 7 inch RGB | WEINVIEW |
| 6. Phanh điện từ | 6KG | Đài Loan Weizheng |
| 7. Ly hợp từ | 0.05KG | Japan OPC |
| 8. Vòng bi trục chính | 1 BỘ | SKF THỤY ĐIỂN |
| Các vòng bi khác | 1 BỘ | NSK NHẬT BẢN |
| 9. Dây curoa răng | 1 BỘ | GATES MỸ |
| 10. Thiết bị xếp dây | GP20 (Hai chiều đặc biệt) | SƠN TÂY Tianxiang |
| 11. Bộ điều khiển lực căng | WLK-0.5A | ĐÀI LOAN |
| 12. Cung xoắn | 1 BỘ | Nhật Bản |
| 13．Thân máy | 1 BỘ | Tự gia công |
| 14．Trục chính | 2 cái | Tự gia công |
| 15．Tấm nhôm | 2 cái | Tự gia công |
Bảng phụ tùng máy xoắn dây đồng
| STT | Mô tả | Mẫu mã | SL | Ghi chú |
| 1 | Hướng dẫn vận hành | 1 BỘ | ||
| 2 | Sơ đồ điện | 1 BỘ | ||
| 3 | Hướng dẫn sử dụng biến tần | 1 cái | ||
| 4 | Bánh dẫn hướng trục chính | Φ46 (với Vòng bi 696 ZZ) | 1 BỘ | |
| 5 | Bánh dẫn hướng dây | Φ34 (Vòng bi 693AZZ) | 1 BỘ | |
| 6 | Vòng khuyên trong cung xoắn | Vòng sứ hai bên | 3 cái | |
| 7 | Vòng sứ đĩa chia | Φ4.0 | 3 cái | |
| 8 | Khuôn bện | Không có | ||
| 9-11 | Dây curoa răng | 5M-450*10 | 1 cái | |
| 12 | Ống lót trên của cuộn dây | Cuộn dây Φ200 | 1 BỘ | |
| 13 | Mỡ bôi trơn SKF | LGMT2/1 |
1 Chai |
1KG |
| 14 | Súng bơm mỡ | 1 cái | ||
| 15 | Dụng cụ | 1 BỘ | |
Hiệu suất cơ học của máy bện dây
1. Kết cấu thân máy:
1) Vật liệu: thép carbon thấp hàn liền khối.
2) Kết cấu: thân máy qua quá trình ủ và xử lý già hóa để loại bỏ ứng suất bên trong, sau đó được doa bằng máy doa chính xác để định hình hoàn chỉnh.
2. Bộ phận đầu vào bện dây:
1) Vị trí đầu vào bện: nhìn từ cửa trước, nằm ở phía bên phải của máy (có thể tùy chỉnh sang phía bên trái theo yêu cầu của khách hàng).
2) Chế độ vào dây bện: từ thiết bị xả dây qua khu vực cảm ứng đứt dây, trước tiên đến bảng chia dây tổng (các lỗ phụ phân bố theo dạng 1 + 6 + 12 + ...), qua khuôn ép thứ nhất, sau đó qua khuôn ép thứ hai, rồi đi vào trục chính bên phải bên trong bánh dẫn hướng dây. Từ vòm nhôm có vòng sứ rồi đi vào trục chính bên trái bên trong bánh dẫn hướng dây, sau đó qua bánh dẫn hướng góc trung tâm đến bánh dẫn hướng chính, cuối cùng đến bánh dẫn hướng của bộ nắn thẳng để xếp dây (xem sơ đồ nguyên lý luồn dây bện)
3. Trục chính:
1) Vật liệu: thép rèn 40Cr sau khi tôi và ram xử lý nhiệt.
2) Độ chính xác: Đường kính mặt ngoài lõi trục và mặt đầu vòng bi được mài nhẵn để đảm bảo độ đồng tâm và độ vuông góc với trục.
3) Cân bằng động: Tiêu chuẩn G2.5 (chênh lệch trọng lượng 0,03 gam)
4. Tấm nhôm:
1) Vật liệu: ZL104
2) Độ chính xác: Tất cả các mặt đầu được định vị tương đối so với các lỗ định vị (dưới 0,03 gam)
3) Cân bằng động: Độ chính xác G2.5 (chênh lệch trọng lượng 0,03 gam)
5. Vỏ trục chính:
1) Vật liệu: gang dẻo QT42-10.
2) Gia công: gia công bằng máy CNC
3) Độ chính xác: định hình gia công lỗ một lần duy nhất, đảm bảo độ đồng tâm.
