Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Máy xoắn đơn | Thuận lợi: | hoàn toàn tự động |
|---|---|---|---|
| Phạm vi đường kính dây xoắn: | φ0.075 ~ φ0.24mm | Khu vực mặt cắt ngang bị mắc kẹt: | 4,0,0034 ~ 0,035mm² |
| Thông số kỹ thuật ống chỉ: | φ200mm × 31mm × φ135mm | Tính năng: | Bảo vệ |
| Chiều dài của sợi: | 0,8 ~ 4,0mm | Động cơ chính: | 2,2KW |
| Loại xoắn: | Xoắn đơn | Đường kính dây: | 0,025-0,08mm |
| Dia dây xoắn: | 0,075-0,24mm | Kích thước ống: | 200x31x135mm |
| Tốc độ tối đa: | 3000 vòng/phút | Động cơ chính: | Động cơ xoay chiều 2.2KW |
| Kiểm soát căng thẳng: | Ly hợp từ + PLC | Bảo vệ: | Bảo vệ báo động tự động |
| Lỗi đồng hồ: | Một phần mười nghìn | ||
| Làm nổi bật: | máy bó,Wire Buncher,Thiết bị xoắn |
||

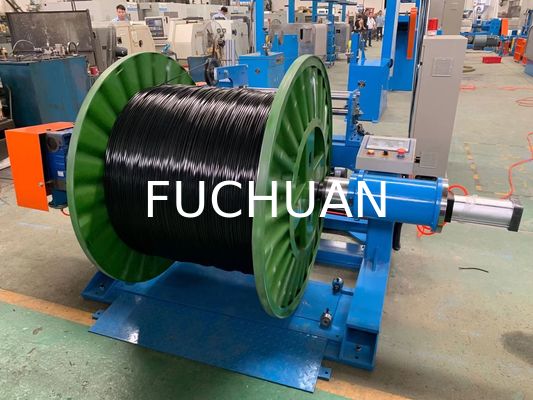

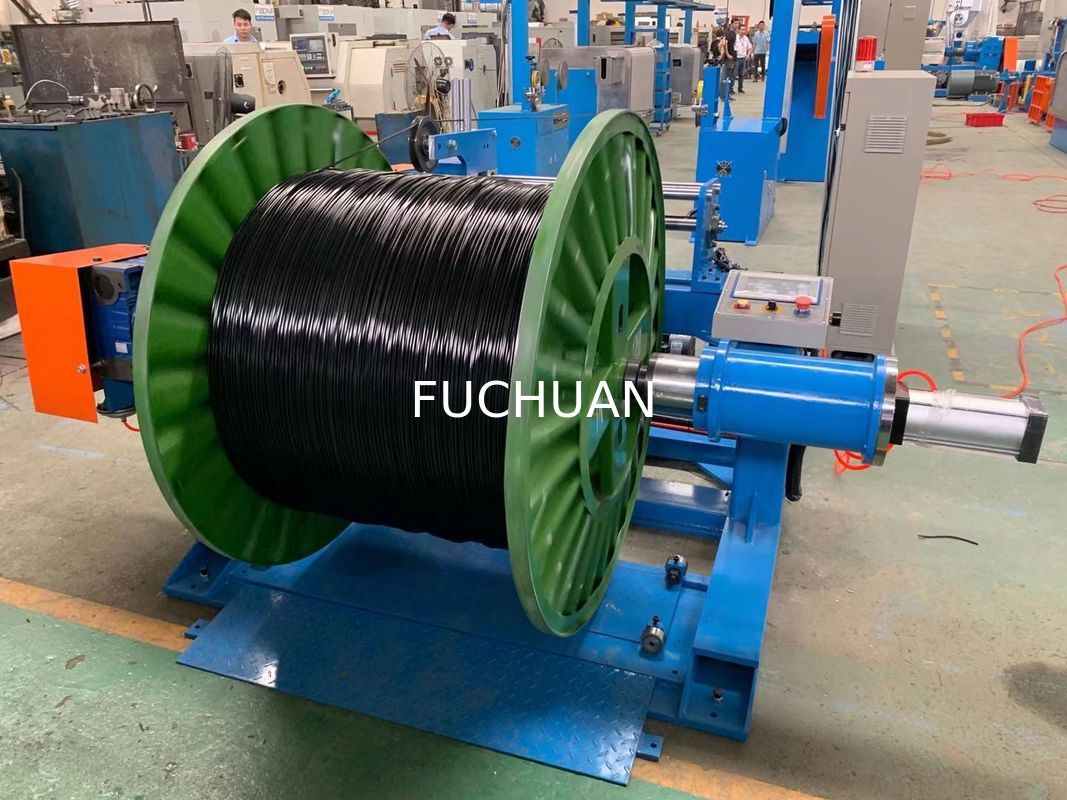

Máy xoắn đơn hoàn toàn tự động / Máy bện xoắn dây an ninh
Ưu điểm của máy xoắn đơn:
1. Bảo vệ an toàn: Nếu tiếp điểm cửa đóng chưa đúng vị trí, tiếp điểm nâng hạ chưa vào vị trí, hoặc hiển thị lỗi đứt dây bên trong/bên ngoài trên màn hình cảm ứng, máy sẽ tự động báo động hoặc không thể khởi động
2. Thay đổi bước xoắn: Dễ dàng thao tác, chỉ cần thay đổi bánh dẫn hướng theo bảng thông số bước xoắn
3. Thiết bị ép định hình: Được trang bị hai bộ thiết bị ép để đảm bảo độ tròn của ruột dẫn sau khi xoắn, bảo vệ các đặc tính sản phẩm của dây cách điện thành mỏng, giảm thiểu hao mòn vật liệu cách điện một cách hiệu quả.
4. Phương thức đo mét: Thiết kế nội địa mới nhất, tích hợp bộ đếm mét trục chính; trên cùng một máy xoắn cùng quy cách ruột dẫn, sai số đo mét trong khoảng một phần vạn
Hiệu suất cơ học của máy xoắn đơn
1. Trục chính:
1) Vật liệu: Thép rèn 40Cr sau khi được tôi và ram cải thiện cơ tính.
2) Độ chính xác: Đường kính mặt ngoài của lõi trục và mặt đầu ổ bi được mài chính xác nhằm đảm bảo độ đồng tâm và độ vuông góc với đường tâm trục.
3) Cân bằng động: Đạt tiêu chuẩn G2.5 (chênh lệch trọng lượng 0,03 gam)
2. Đĩa nhôm:
1) Vật liệu: ZL104
2) Độ chính xác: Tất cả các mặt đầu được định vị tương đối theo các lỗ định vị (dưới 0,03 gam)
3) Cân bằng động: Độ chính xác đạt G2.5 (chênh lệch trọng lượng 0,03 gam)
3. Hộp trục chính:
1) Vật liệu: Gang cầu QT42-10.
2) Gia công: Gia công trên máy công cụ CNC
3) Độ chính xác: Gia công đúc khuôn đầu lỗ trong một lần gá, đảm bảo độ đồng tâm.
4. Hệ thống bôi trơn vòng bi trục chính:
1) Phương pháp bôi trơn: Bôi trơn bằng mỡ
2) Loại mỡ: LGMT2
3) Phương pháp làm kín: Vòng chắn dầu cơ khí, giữ bên trong máy luôn sạch sẽ
5. Thu dây: Kiểm soát lực căng kéo: Điều khiển lực căng sợi thông qua ly hợp từ, bộ điều khiển lập trình PLC tự động điều chỉnh lực căng, duy trì lực căng không đổi
6. Rải dây: Thiết bị rải dây hai chiều chuyên dụng, loại ổ bi thanh trượt quang φ15mm, bước rải và khoảng cách có thể được điều chỉnh chính xác
7. Kích thước rulo:
| Đường kính ngoài (φD) | Lỗ trục (φd) | Chiều dài ngoài (L1) | Chiều dài trong (L2) | Lỗ định vị | PCD |
| 200 | 31 | 135 | 110 | Φ14 | 59 |
(Có thể tùy chỉnh theo yêu cầu)
Thông số kỹ thuật chi tiết của máy xoắn đơn:
| Mô tả | Quy cách / Model | Xuất xứ |
| 1. Động cơ chính | 2.2KW-4P 380V 50Hz | |
| 2. Biến tần | 2.2KW | INOVANCE |
| 3. Bộ lập trình PLC | 32MR | INOVANCE |
| 4. Bộ mở rộng PLC | VB-3A | INOVANCE |
| 5. Màn hình cảm ứng | 7 inch RGB | WEINVIEW |
| 6. Phanh điện từ | 6KG | Weizheng Đài Loan |
| 7. Ly hợp từ | 0.05KG | OPC Nhật Bản |
| 8. Vòng bi trục chính | 1 BỘ | SKF THỤY ĐIỂN |
| Các vòng bi khác | 1 BỘ | NSK NHẬT BẢN |
| 9. Dây curoa răng | 1 BỘ | GATES MỸ |
| 10. Thiết bị rải dây | GP20 (Loại hai chiều đặc biệt) | Thiểm Tây Tianxiang |
| 11. Bộ điều khiển lực căng | WLK-0.5A | ĐÀI LOAN |
| 12. Cánh xoắn | 1 BỘ | Nhật Bản |
| 13．Thân máy | 1 BỘ | Tự gia công |
| 14．Trục chính | 2 chiếc | Tự gia công |
| 15．Đĩa nhôm | 2 chiếc | Tự gia công |
| 16．Puly đai răng | 1 BỘ | Vô Tích |
| 17．Gối đỡ vòng bi | 1 BỘ | Tự gia công |
| 18．Mâm đĩa | 2 chiếc | Tự gia công |
| 19．Trục truyền động | 1 chiếc | Gia công ngoài |
| 20．Bánh dẫn hướng | 1 BỘ | Tự gia công bề mặt mạ crom cứng |
| 21．Bánh dẫn dây | 6 chiếc | Tự gia công bề mặt mạ crom cứng |
Bảng danh mục phụ tùng thay thế
| STT | Mô tả | Quy cách / Model | Số lượng | Ghi chú |
| 1 | Hướng dẫn vận hành | 1 BỘ | ||
| 2 | Sơ đồ nguyên lý điện | 1 BỘ | ||
| 3 | Tài liệu hướng dẫn biến tần | 1 chiếc | ||
| 4 | Bánh dẫn hướng trục chính | Φ46 (kèm vòng bi 696 ZZ) | 1 BỘ | |
| 5 | Bánh dẫn dây | Φ34 (Vòng bi 693AZZ) | 1 BỘ | |
| 6 | Khuyên luồn dây trên cánh xoắn | Vòng sứ hai mặt | 3 chiếc | |
| 7 | Vòng sứ đĩa chia dây | Φ4.0 | 3 chiếc | |
| 8 | Khuôn xoắn | Không có | ||
| 9-11 | Dây curoa răng | 5M-450*10 | 1 chiếc | |
| 12 | Ống lót đầu cuộn rulo | Rulo Φ200 | 1 BỘ |
