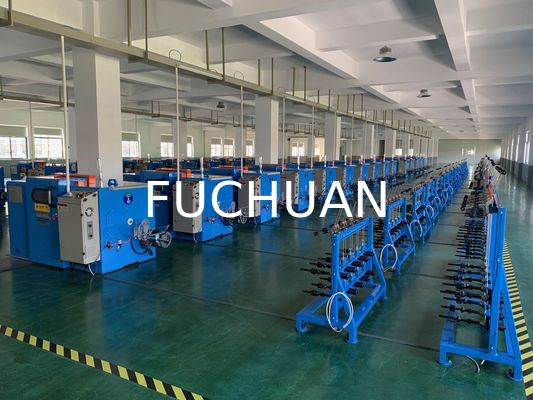

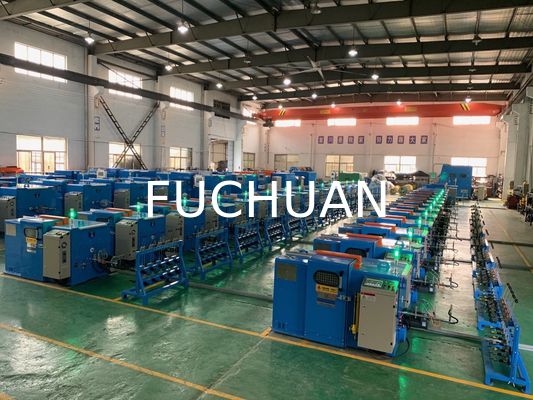

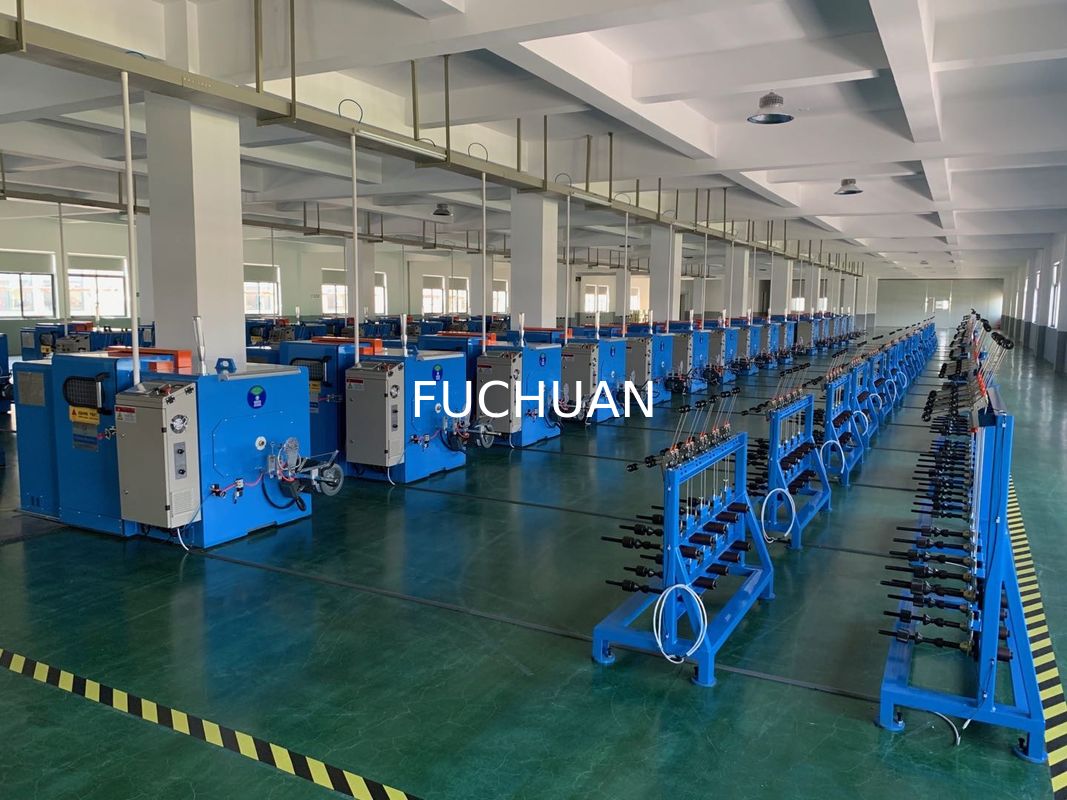

Máy bó dây đồng tốc độ cao Thiết bị kiểm soát lực căng tự động

Máy bó dây đồng tốc độ cao với điều khiển lực căng tự động

Tính năng máy bó dây đồng

1. Tốc độ cao, ổn định tốt
2. Kiểm soát độ căng tự động: Khi mắc kẹt, cuộn cuộn từ trống đến đầy, độ căng phải được tăng lên (Với màn hình cảm ứng Cài đặt dữ liệu miễn phí) Máy có thể tự động điều chỉnh độ căng một cách trơn tru, giữ cho độ căng thay đổi đồng đều, Có thể đạt được cài đặt độ căng trong khi làm việc.
3. Hệ thống over-line: Cấu trúc mới nhất, dây từ trục quay đi thẳng qua bánh dẫn hướng đến đai cánh cung, cung (có) thiết kế rãnh bán nguyệt độc đáo, với cung có đường vòng sứ hình bán nguyệt tránh hoạt động tốc độ cao do cản gió Gây ra hiện tượng đứt dây, nhảy chia sẻ
4. Bôi trơn trục chính: bôi trơn bằng bơ (Khuyết tật bôi trơn dầu: nhiệt độ dầu tăng khi vận hành tốc độ cao, sương dầu sẽ tập trung thành các hạt trên thành, rơi xuống trục cuốn và làm ô nhiễm dây dẫn, gây phồng rộp khi tiến hành cách điện)
5. Thay đổi chiều dài nằm: dễ vận hành, chỉ cần thay đổi bánh xe dẫn theo bảng chiều dài nằm

Thông số hiệu suất chính của máy bó dây đồng

1. Ứng dụng: trên 7 chiếc dây hợp kim, dây đóng hộp, dây tráng men, v.v. 1 + 6 có thể thay thế xoắn bằng mắc kẹt
2. Phạm vi đường kính sợi đơn: φ0,025 ~ φ0,08mm
3. Phạm vi đường kính dây xoắn: φ0,075 ~ φ0,24mm
4. Diện tích mặt cắt ngang bị mắc kẹt: 0,0034 ~ 0,035mm²
5. Thông số kỹ thuật của ống chỉ: φ200mm ×31mm×φ135mm (hoặc được khách hàng hóa theo bản vẽ của khách hàng)
6. Tốc độ tối đa: 3000RPM (Tốc độ thiết kế);
7. Đặt cáp: Loại ổ trục nhẹ φ15mm, chiều dài và khoảng cách lăn có thể được điều chỉnh chính xác
8. Chiều dài sợi dây: 0,8 ~ 4,0mm 14 lớp
9. Động cơ chính: Động cơ xoay chiều 2.2KW
10. Khối lượng lắp ráp: khoảng 10Kg
11. Hướng xoắn: có thể chọn tùy ý hướng trái và phải, kéo thanh công tắc để thay đổi hướng, thao tác dễ dàng
12. Phanh: Với phanh điện từ, có thể đạt được phanh tự động khi ngắt kết nối bên trong / bên ngoài và đáp ứng đồng hồ đo cài đặt
13. Kiểm soát độ căng: điều khiển độ căng ren bằng ly hợp từ, bằng bộ điều khiển chương trình PLC tự động điều chỉnh độ căng, giữ độ căng không đổi
14. Vòng bi dẫn động máy: trục chính dùng vòng bi SKF Thụy Điển, còn lại là vòng bi NSK Nhật Bản
15. Đai định thời: nhập khẩu từ Mỹ
16. Tải/dỡ ống chỉ: Lên xuống dây chuyền bằng tay, không cần nâng.
Hiệu suất cơ học của máy bó dây đồng

1. Cấu trúc cơ thể:

1) Chất liệu: thép cacbon thấp hàn lại với nhau.
2) Cấu trúc: cơ thể bằng cách ủ và lão hóa, để loại bỏ căng thẳng bên trong, sau đó nhàm chán bằng máy khoan chính xác để tạo thành khuôn.

2. Phần nhập nhóm:

1) Vị trí nhập cụm: hướng ra cửa trước, phía bên phải máy (có thể tùy chỉnh theo yêu cầu của khách hàng để đổi sang phía bên trái).
2) Chế độ nhập nhóm: từ thiết bị thanh toán qua khu vực cảm biến ngắt kết nối, đầu tiên đến bảng tổng dòng phụ (lỗ phụ theo phân phối 1 +6 +12 + ...), qua khuôn áp suất đầu tiên, sau đó là khuôn Áp suất thứ hai, sau khi đi vào trục chính bên phải trong bánh xe dẫn hướng dây. Từ vòm nhôm có vòng sứ rồi đi vào trục xoay bên trái trong bánh dẫn hướng dây, rồi qua bánh dẫn hướng của góc giữa đến bánh dẫn hướng, Cuối cùng đến bánh dẫn hướng của bộ căn chỉnh để lắp cáp (xem sơ đồ mô hình bó dây)

3. Trục chính:

1) Chất liệu: Thép 40Cr rèn sau khi tôi và xử lý tôi.
2) Độ chính xác: Đường kính mặt ngoài lõi trục và mặt đầu ổ trục được mài đảm bảo độ đồng tâm và thẳng đứng với trục.
3) Cân bằng động: Tiêu chuẩn G2.5 (chênh lệch trọng lượng 0,03 gam)

4. Tấm nhôm:

1) Chất liệu: ZL104
2) Độ chính xác: Tất cả các mặt cuối được định vị tương ứng với các lỗ định vị (nhỏ hơn 0,03 gam)
3) Cân bằng động: Độ chính xác của G2.5 (chênh lệch trọng lượng 0,03 gram)

5. Cung

1) Chất liệu: SK5 nhập khẩu Nhật Bản.
2) Hình dạng: ngoại hình đặc biệt, giảm sức cản của gió.
3) Dung sai trọng lượng: dưới 0,03 gram mỗi cặp

6. Bộ phận truyền động: với bộ truyền động đai đồng bộ nhập khẩu, chiều dài đặt chính xác

7. Bánh xe vào dây:

1) Chất liệu: Thép #45 hoàn thiện qua xử lý nhiệt HRC30-40.
2) Bề mặt mạ crom cứng, không dễ mài mòn


Thông số kỹ thuật chi tiết máy bó dây đồng:
