Thông tin chi tiết sản phẩm:
|
| tên: | Máy bó dây | Đường kính dây đơn (mm): | Φ0,04～2,62 |
|---|---|---|---|
| Diện tích phần mắc kẹt (mm2): | 0,01～50,0mm2 | Dây lõi dây đơn dia (mm): | Φ0.5～6.0 |
| Đường kính ngoài của dây lõi (mm): | Φ1.0～12.0 | Ứng dụng: | Dây đồng trần, dây thiếc, dây lõi cách điện |
| Loại xoắn: | Bó xoắn đôi | các loại dây: | Dây cáp đồng |
| Tốc độ: | Tốc độ cao | Phạm vi mô hình: | 300B đến 1250B |
| Làm nổi bật: | Wire Buncher,máy bó,Máy kéo sợi |
||

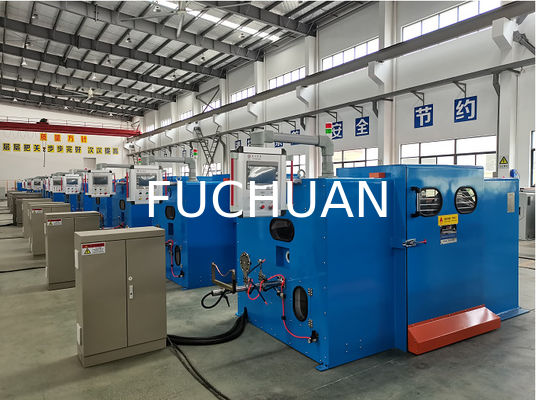

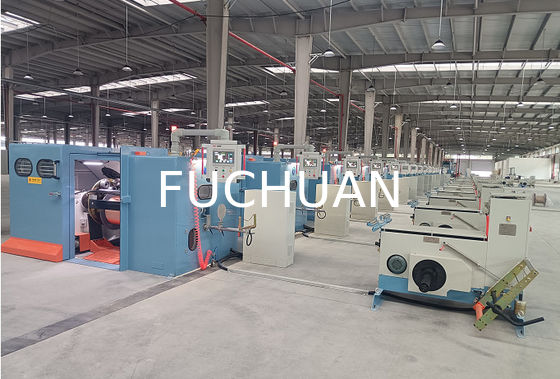

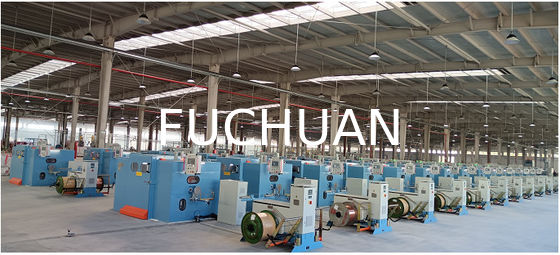

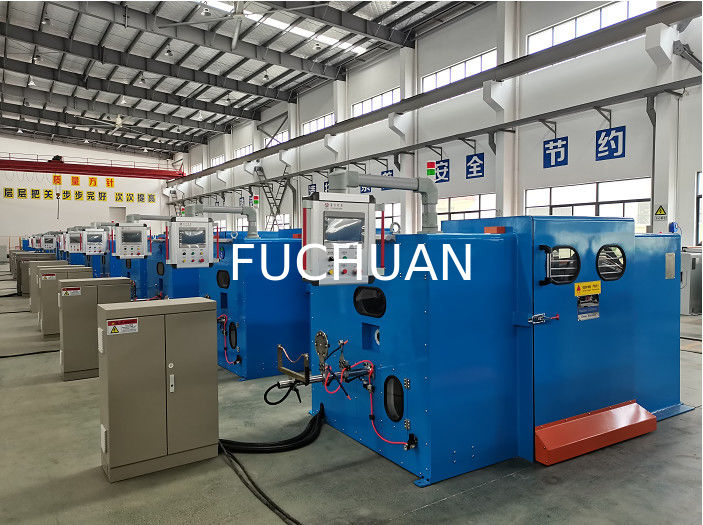

Máy bện xoắn dây công nghiệp cỡ lớn cho dây đồng trần, dây mạ thiếc

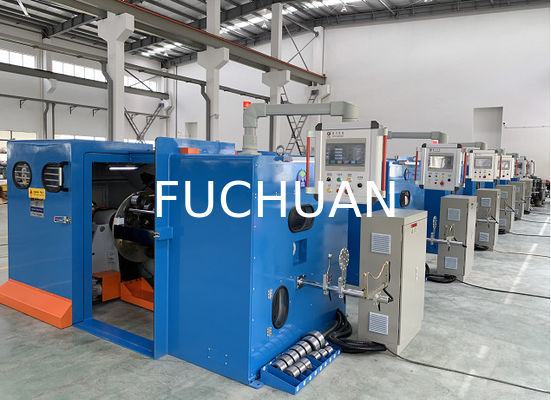

Đặc điểm của máy bện xoắn dây:
Được phát triển mới nhằm thay thế máy xoắn dạng ống 400 truyền thống với năng suất cao (gấp 4,5 lần so với máy truyền thống, đặc biệt đối với việc xoắn ruột dẫn 1+6), tiết kiệm năng lượng, kích thước nhỏ gọn hơn, tiếng ồn thấp hơn, v.v.
Ưu điểm của máy bện xoắn dây:
Các thông số hiệu suất chính
| Model thiết bị | FC-1000B | FC-1250B | FC-1600B |
| Ứng dụng xoắn bện | Áp dụng để xoắn bện từ 7 sợi trở lên đối với dây đồng trần, dây mạ thiếc, dây hợp kim nhôm, v.v. của dây BVR và RVV), xoắn đôi cho các dây lõi. | ||
| Đường kính sợi đơn (mm) | Φ0.3～2.14 | Φ0.5～2.52 | Φ0.5～2.52 |
| Diện tích mặt cắt bện xoắn (mm²) | 6.0～25.0 | 10.0～35.0 | 10.0～50.0 |
| Đường kính sợi đơn của dây lõi (mm) | Φ2.0～4.0 | Φ3.0～6.0 | Φ3.0～6.0 |
| Đường kính ngoài sau khi bện dây lõi (mm) | Φ4.0～10.0 | Φ6.0～12.0 | Φ6.0～15.0 |
| Bước xoắn (mm) | 35-149(20) | 41-155(20) | 60-260(20) |
| Chiều xoắn | Tùy chọn xoắn phải hoặc xoắn trái | ||
| Rulo thu dây (mm) Đường kính ngoài*lỗ trục*chiều rộng ngoài |
Φ1000*Φ80*750 | Φ1250*Φ80*950 | Φ1600*Φ80*1180 |
| Tốc độ quay tối đa (vòng/phút) | 1000(2000) | 800(1600 ) | 600(1200) |
| Công suất động cơ chính | 18.5KW | 22KW | 30KW |
| Công suất biến tần | 18.5KW | 22KW | 30KW |
| Phương pháp kiểm soát lực căng | Màn hình cảm ứng + PLC + ly hợp bột từ, đảm bảo lực căng không đổi từ khi rulo rỗng đến khi đầy | ||
| Ly hợp bột từ | 20kgf | 20kgf | 40kgf |
| Bảo vệ | Tự động phanh/dừng khi: 1) đứt dây bên trong hoặc bên ngoài 2) đạt đến chiều dài cài đặt trước | ||
| Chế độ phanh | Phanh điện từ | ||
| Phương pháp rải dây | Bộ rải dây dạng trục trơn (ring drive units), bước rải và biên độ rải có thể điều chỉnh | ||
| Chế độ nâng hạ | Nâng hạ điều khiển bằng thanh truyền động điện | ||
| Chế độ vận hành | Vận hành bằng màn hình cảm ứng | ||
| Kích thước (mm) | 4000L*2200W*2100H | 4500L*2600W*2500H | 5000L*3000W*3000H |
Đặc tính cơ khí
1. Vật liệu: thép carbon thấp hàn liền khối.
2. Cấu trúc: thân máy được ủ và hóa già để khử ứng suất bên trong, sau đó được doa bằng máy doa chính xác để định hình hoàn thiện.
1. Vị trí vào dây bện: nhìn đối diện cửa trước, nằm ở phía bên phải máy (có thể tùy chỉnh sang bên trái theo yêu cầu khách hàng).

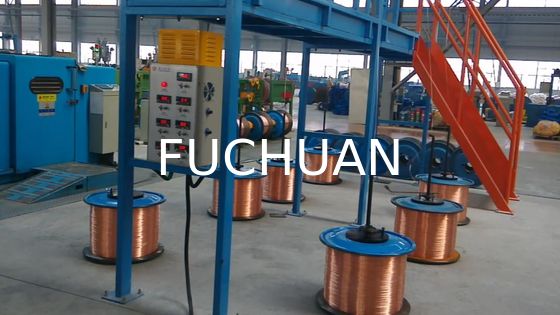

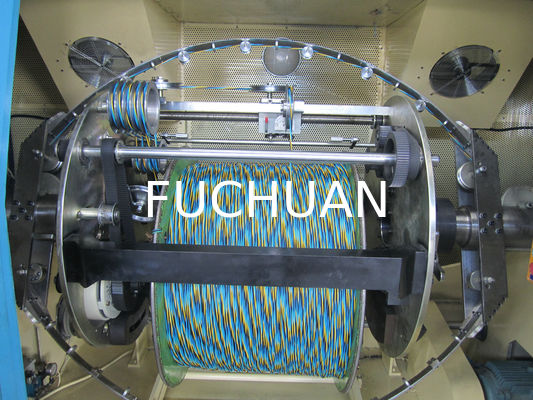

2. Phương thức vào dây bện: từ thiết bị xả dây qua khu vực cảm biến đứt dây, trước tiên đến bảng chia dây tổng (các lỗ chia phân bố theo 1 + 6 + 12 + ...), qua khuôn ép thứ nhất, sau đó qua khuôn ép thứ hai, rồi đi vào trục chính bên phải qua bánh dẫn dây. Từ vòm nhôm có vòng sứ đi vào trục chính bên trái qua bánh dẫn dây, sau đó qua bánh dẫn hướng góc trung tâm đến bánh dẫn tiến, cuối cùng đến bánh dẫn hướng của bộ nắn thẳng để rải dây (xem sơ đồ nguyên lý vào dây bện)
1. Vật liệu: thép 40Cr rèn sau khi xử lý tôi và ram.
2. Độ chính xác: Đường kính mặt ngoài lõi trục và mặt đầu ổ bi được mài nhẵn để đảm bảo độ đồng tâm và độ vuông góc với trục.
3. Cân bằng động: Tiêu chuẩn G2.5 (chênh lệch trọng lượng 0,03g)
1. Vật liệu: ¨ ZL104 / ¨ Thép 45#
2. Độ chính xác: Tất cả các mặt đầu được định vị tương đối theo các lỗ định vị (dưới 0,03 gam)
3. Cân bằng động: Độ chính xác G2.5 (chênh lệch trọng lượng 0,03 gam)
1. Vật liệu: ¨ Thép SK5 nhập khẩu Nhật Bản ¨ Sợi thủy tinh nhập khẩu
2. Hình dạng: kiểu dáng đặc biệt, giảm sức cản không khí.
3. Dung sai trọng lượng: dưới 0,03 gam mỗi cặp
1. Vật liệu: thép #45 hoàn thiện bằng nhiệt luyện HRC30-40.
2. Bề mặt mạ crom cứng, chống mài mòn tốt
1. Vật liệu: gang cầu QT42-10.
2. Gia công: gia công bằng máy CNC
3. Độ chính xác: gia công tạo hình lỗ trong một lần gá, đảm bảo độ đồng tâm.
1. Phương pháp bôi trơn: bôi trơn bằng mỡ
2. Loại mỡ: LGMT2
3. Phương pháp làm kín: vòng chắn dầu cơ khí, giữ bên trong máy luôn sạch sẽ
| Mô tả | Model | Xuất xứ |
| 1. Động cơ chính | ||
| 2. Biến tần | INOVANCE | |
| 3. Bộ lập trình PLC | INOVANCE | |
| 4. Module mở rộng PLC | INOVANCE | |
| 5. Màn hình cảm ứng | Weinview | |
| 6. Phanh điện từ | WREZUN | |
| 7. Ly hợp từ | CHAIN TAIL | |
| 8. Vòng bi trục chính | 1 BỘ | SKF THỤY ĐIỂN |
| Các vòng bi khác | 1 BỘ | NSK NHẬT BẢN |
| 9. Dây curoa răng | 1 BỘ | GATES MỸ |
| 10. Thiết bị rải dây | Tian Xiang SƠN TÂY | |
| 11. ¨ Bơm thủy lực thủ công | SHUNXIN ĐÀI LOAN | |
| ¨ Bơm thủy lực điện | ||
| ¨ Trục vít điện + Động cơ | ||
| 12. Bộ điều khiển lực căng | ĐÀI LOAN | |
| 13. Cung bện | 1 BỘ | ¨ SK5 Nhật Bản / ¨ Sợi thủy tinh |
| 14．Thân máy | 1 BỘ | Tự gia công |
| 15．Trục chính | 2 cái | Tự gia công |
| 16．Đĩa nhôm | 2 cái | Tự gia công |
| 17．Puly đai răng | 1 BỘ | FENGKE THƯỢNG HẢI |
| 18．Gối đỡ vòng bi | 1 BỘ | Tự gia công |
| 19．Đĩa xoay | 2 cái | Tự gia công |
| 20．Trục truyền động | 1 cái | Gia công ngoài |
| 21．Bánh dẫn hướng | 1 BỘ | Tự gia công mạ crom cứng |
| 22．Bánh dẫn dây | 6 cái | Tự gia công mạ crom cứng |
| STT | Mô tả | Model | SL | Ghi chú |
| 1 | Bánh dẫn hướng trục chính | (kèm Vòng bi) | 1 BỘ | |
| 2 | Bánh dẫn dây | (kèm Vòng bi) | 1 BỘ | |
| 3 | Khuyên luồn dây trên cung bện | 3 cái | ||
| 4 | Vòng sứ đĩa chia dây | Φ6.8 | 3 cái | |
| 5 | Khuôn bện xoắn | Khách hàng cung cấp | ||
| 6-9 | Dây curoa răng | 1 cái | ||
| 10 | Ống lót đầu rulo | Theo bản vẽ rulo của khách hàng | 1 BỘ | |
| 11 | Mỡ bôi trơn SKF | LGMT2/1 |
1 Hộp |
1KG |
| 12 | Súng bơm mỡ | 1 cái | ||
| 13 | Dụng cụ | Kèm cờ lê lục giác, cờ lê miệng hở, v.v. | 1 BỘ | |
| 14 | Hướng dẫn vận hành | 1 BỘ | ||
| 15 | Sơ đồ nguyên lý điện | 1 BỘ | ||
| 16 | Tài liệu hướng dẫn biến tần | 1 cái |
