Thông tin chi tiết sản phẩm:
|
| Màu sắc: | trời xanh | Lấy suốt chỉ: | Đường kính 500mm |
|---|---|---|---|
| Phù hợp với dây đồng: | 0,08mm-0,45mm | Dây điện: | dây đồng trần, dây tráng thiếc, dây bọc bạc và dây tráng men |
| Hướng lay: | Tự do sang trái hoặc phải | Chế độ hoạt động: | Hoạt động trên màn hình cảm ứng |
| Đường kính dây: | 0,08-0,45mm | Khu vực mắc cạn: | 0,05-2,5mm2 |
| Khoảng sân: | 6,3-52,3mm, 24 vùng | Tốc độ tối đa: | 3000 vòng/phút (6000 vòng xoắn) |
| Công suất động cơ chính: | 5,5KW | Kiểm soát căng thẳng: | Màn hình cảm ứng + PLC |
| Ứng dụng: | Dây điện, ô tô | ||
| Làm nổi bật: | máy bó,Wire Buncher,Thiết bị xoắn |
||
Máy xoắn dây đồng tiêu chuẩn Fuchuan với đường kính đơn 0.08 đến 0.45
Thông số nhanh:
Ứng dụng để xoắn dây dùng trong hàng không vũ trụ, thiết bị y tế, điện thoại di động và dây dẫn siêu nhỏ (trên 7 sợi dây đồng trần, dây mạ thiếc, dây bọc bạc và dây tráng men), xoắn đôi cho các lõi dây.
Đặc tính:
Công nghệ Nhật Bản, sản xuất tại Trung Quốc
Sản phẩm mới, chủ yếu ứng dụng để xoắn dây điện, dây ô tô và các loại ruột dẫn tiết diện nhỏ khác.
1. Tốc độ quay cao, tối đa lên tới 2600 vòng/phút, gấp 1.6 lần so với thông thường (1600 vòng/phút);
2. Sử dụng PLC, bộ thu cuộn ly hợp trễ nhập khẩu từ Đức, cảm biến lực căng đảm bảo lực căng ổn định và chất lượng dây xoắn cao, đặc biệt đối với dây ép chặt chất lượng cao.
3. Sử dụng cung xoắn sợi carbon, độ cứng cao, khó biến dạng, độ rung nhỏ, trọng lượng nhẹ, giảm ma sát không khí cho chất lượng ruột dẫn cao;
4. Sử dụng truyền động đai đồng bộ, chỉ cần thay bánh dẫn hướng để thay đổi bước xoắn, dễ vận hành.
5. Sử dụng trục chính để tính mét, sai số chỉ 0.01% đối với một số loại dây và cáp nhất định.
6. Sử dụng PLC tự động bôi trơn ổ trục chính, tránh tra quá nhiều hoặc quá ít mỡ. Loại bỏ tiếng ồn bất thường và mài mòn, giảm chi phí bảo trì.
Thông số kỹ thuật:
| Model thiết bị | FC-500B | FC-650B | FC-650C | FC-800B | |
| Mục đích xoắn | Ứng dụng để xoắn dây dùng trong hàng không vũ trụ, thiết bị y tế, điện thoại di động và dây dẫn siêu nhỏ (trên 7 sợi dây đồng trần, dây mạ thiếc, dây bọc bạc và dây tráng men), xoắn đôi cho các lõi dây. | ||||
| Đường kính sợi đơn (mm) | 0.08-0.45 | 0.15-1.04 | 0.12-0.52 | 0.38-1.70 | |
| Tiết diện bện (mm²) | 0.05-2.5 | 0.35-6.0 | 0.30-4.0 | 1.0-16 | |
| Đường kính sợi đơn dây lõi (mm) | 0.5-1.5 | 0.5-3.0 | 0.5-2.0 | 1.0-4.0 | |
| Đường kính ngoài dây lõi sau xoắn (mm) | 1.0-3.5 | 1.0-6.0 | 1.0-4.0 | 2.0-8.0 | |
| Bước xoắn (mm) | 6.3-52.3 (24 cấp) | 11.6-100 (34 cấp) | 11.6-100 (34 cấp) | 23-147 (20 cấp) | |
| Hướng xoắn | Tùy chọn xoắn phải hoặc xoắn trái | ||||
| Đường kính ngoài*đường kính lỗ*chiều rộng ngoài | OD500 ID56 H375 | OD630 ID56 H475 | OD630 ID56 H475 | OD800 ID80 H600 | |
| Tốc độ quay tối đa | 3000rpm(6000twist) | 2000rpm(4000twist) | 2400rpm(4800twist) | 1500rpm(3000twist) | |
| Công suất động cơ chính | 5.5KW | 7.5KW | 11KW | 15KW | |
| Công suất biến tần | 5.5KW | 7.5KW | 11KW | 15KW | |
| Phương pháp kiểm soát lực căng | Màn hình cảm ứng + PLC + ly hợp bột từ, đảm bảo lực căng không đổi từ khi rulo rỗng đến khi đầy | ||||
| Ly hợp bột từ | 1.2kgf | 5kgf | 2.5kgf | 10kgf | |
| Bảo vệ | tự động hãm/dừng 1) đứt dây bên trong và bên ngoài | ||||
| Chế độ phanh | Phanh điện từ | ||||
| Phương thức rải dây | Rải dây bằng cụm truyền động vòng bi lăn trục trơn, bước rải và biên độ quấn có thể điều chỉnh | ||||

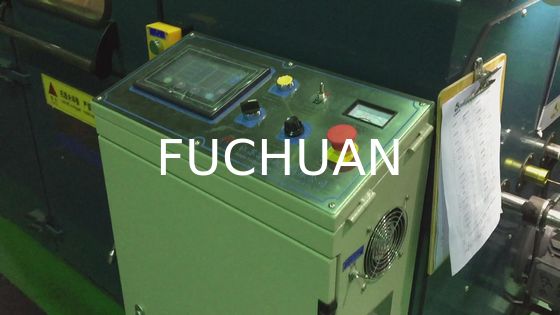

| Chế độ vận hành | Thao tác trên màn hình cảm ứng | ||||
| Kích thước (mm) | 2680D 1250R 1500C | 3300D 1550R 1800C | 3300D 1550R 1800C | 4600D 2000R 2000C | |
