Thông tin chi tiết sản phẩm:
|
| Color: | sky blue or apple green | Take up bobbin: | diameter 630 mm double cable machine |
|---|---|---|---|
| Stranding Section Area: | 0.35-6mm2 | Wire: | bare copper wires, tinned wires, silver jacketed wires and enameled wires,double twisting for core wires. |
| Direction of lay: | Free to left or right | Pitch: | 11.6-100mm(34classes) |
| Loại xoắn: | Bó xoắn đôi | Đường kính dây: | 0,15-1,04mm |
| Khu vực mắc cạn: | 0,35-6.0mm2 | Đường kính ngoài xoắn: | 1,6mm |
| Tốc độ tối đa: | 2000 vòng/phút (4000 vòng xoắn) | Động cơ chính: | 7,5kw |
| Màu sắc: | Trời xanh | ||
| Làm nổi bật: | Buncher xoắn đôi,máy bó,Thiết bị xoắn |
||

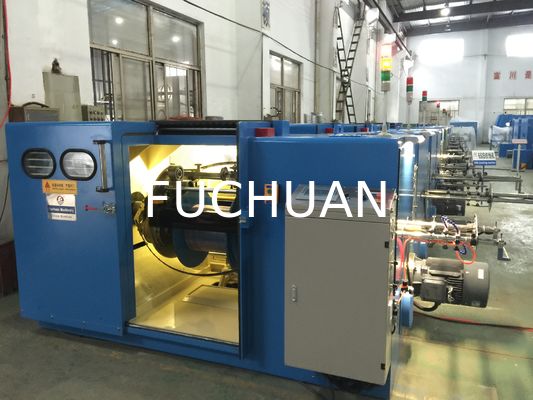

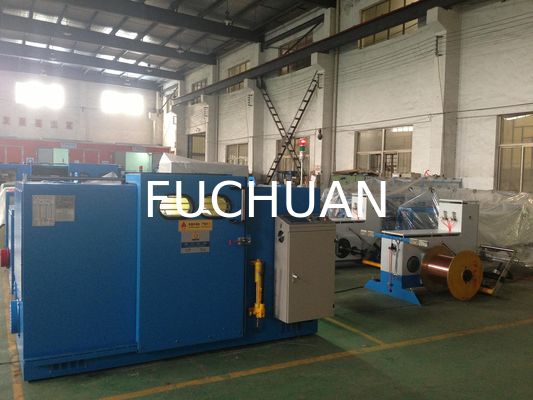

Máy xoắn đôi Fuchuan Sky Blue với dây lõi xoắn ngoài đường kính 1 đến 6mm
Chi tiết nhanh:
Sản phẩm mới, chủ yếu áp dụng cho việc xoắn dây điện, dây ô tô và dây dẫn có tiết diện nhỏ khác.
Đặc điểm:
Công nghệ Nhật Bản, sản xuất tại Trung Quốc
1. Tốc độ quay cao, tối đa lên tới 2600 vòng/phút, gấp 1,6 lần so với bình thường (1600 vòng/phút);
2. Sử dụng PLC, thiết bị cuốn trục ly hợp từ nhập khẩu từ Đức, cảm biến lực căng đảm bảo lực căng ổn định và dây xoắn chất lượng cao, đặc biệt đối với dây chặt chất lượng cao.
3. Sử dụng cung sợi carbon, độ cứng cao, khó biến dạng, rung động nhỏ, trọng lượng nhẹ, giảm ma sát không khí cho dây dẫn chất lượng cao;
4. Sử dụng truyền động bằng dây đai đồng bộ, chỉ cần thay bánh xe dẫn hướng để thay đổi khoảng cách bước xoắn, dễ vận hành.
5. Sử dụng trục đo mét, sai số chỉ 0,01% đối với một loại dây và cáp nhất định.
6. Sử dụng PLC tự động bôi trơn ổ trục chính, tránh bơm quá nhiều hoặc quá ít mỡ. Loại bỏ tiếng ồn bất thường và hao mòn, giảm chi phí bảo trì.
Thông số kỹ thuật:
| Mẫu thiết bị | FC-500B | FC-650B | FC-650C | FC-800B | |
| Ứng dụng xoắn | Áp dụng cho xoắn hàng không vũ trụ, thiết bị y tế, điện thoại di động và dây dẫn siêu nhỏ (trên bảy sợi đồng trần, dây mạ thiếc, dây bọc bạc và dây tráng men), xoắn đôi cho dây lõi. | ||||
| Đường kính dây đơn (mm) | 0,08-0,45 | 0,15-1,04 | 0,12-0,52 | 0,38-1,70 | |
| Tiết diện xoắn (mm²) | 0,05-2,5 | 0,35-6,0 | 0,30-4,0 | 1,0-16 | |
| Đường kính dây lõi đơn (mm) | 0,5-1,5 | 0,5-3,0 | 0,5-2,0 | 1,0-4,0 | |
| Đường kính ngoài dây lõi xoắn (mm) | 1,0-3,5 | 1,0-6,0 | 1,0-4,0 | 2,0-8,0 | |
| Bước xoắn (mm) | 6,3-52,3 (24 cấp) | 11,6-100 (34 cấp) | 11,6-100 (34 cấp) | 23-147 (20 cấp) | |
| Hướng xoắn | Tùy chọn phải hoặc trái | ||||
| Đường kính ngoài * lỗ trong * chiều rộng ngoài | OD500 ID56 H375 | OD630 ID56 H475 |
OD630 ID56 H475 OD630 ID127 H475 |
OD800 ID80 H600
|
|
| Tốc độ quay tối đa | 3000 vòng/phút (6000 vòng xoắn) | 2000 vòng/phút (4000 vòng xoắn) | 2400 vòng/phút (4800 vòng xoắn) | 1500 vòng/phút (3000 vòng xoắn) | |
| Công suất động cơ chính | 5,5KW | 7,5KW | 11KW | 15KW | |
| Công suất biến tần | 5,5KW | 7,5KW | 11KW | 15KW | |
| Phương pháp kiểm soát lực căng | Màn hình cảm ứng + PLC + ly hợp bột từ, đảm bảo lực căng không đổi từ khi trống rỗng đến khi đầy | ||||
| Ly hợp bột từ | 1,2kgf | 5kgf | 2,5kgf | 10kgf | |
| Bảo vệ |
tự động phanh/dừng 1) dây bên trong và bên ngoài bị đứt 2) đạt đến chiều dài cài đặt trước |
||||
| Chế độ phanh | Phanh điện từ | ||||
| Phương pháp di chuyển | Cuộn dây bằng bộ truyền động vòng, bước xoắn và chiều rộng cuộn dây có thể điều chỉnh | ||||
| Chế độ vận hành | Vận hành bằng màn hình cảm ứng | ||||
| Kích thước (mm) | 2680D 1250R 1500C | 3300D 1550R 1800C | 3300D 1550R 1800C | 4600D 2000R 2000C | |
