Thông tin chi tiết sản phẩm:
|
| Color: | sky blue or apple green | Take up bobbin: | diameter 200 mm |
|---|---|---|---|
| Max Rotating Speed(rpm): | 5000rpm(10000TPM） | Wire: | alloy wires, tinned wires, silver jacketed wires and enamelled wires |
| Direction of lay: | Free to left or right | Stranding section area (mm²): | 0.0014～0.035 |
| Đường kính dây: | 0,016-0,08mm | Khu vực mắc cạn: | 0,0014-0,035mm2 |
| Kích thước ống: | 200mm | Tốc độ tối đa: | 3000 vòng/phút |
| Động cơ chính: | 2,2kw | Màu sắc: | Trời xanh |
| Làm nổi bật: | Wire Buncher,máy bó,Máy kéo sợi |
||

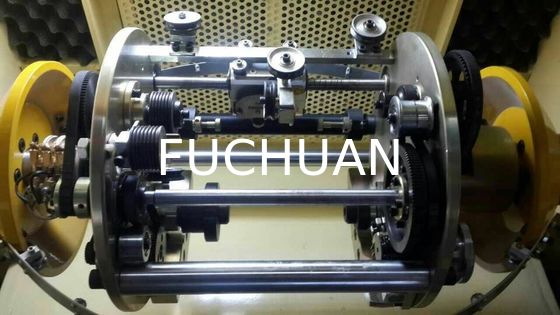

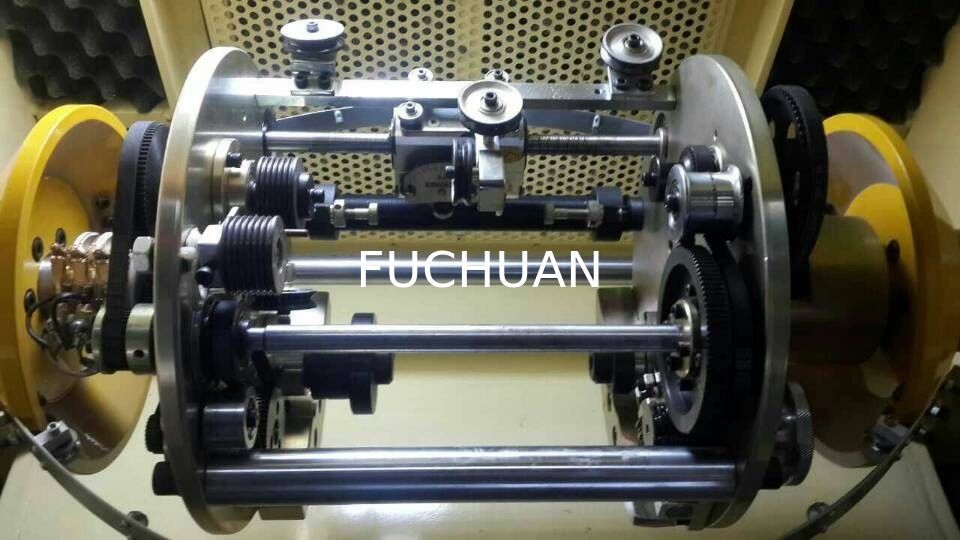

Máy bện dây Fuchuan Sky Blue với diện tích mặt cắt ngang bện 0,0014 đến 0,035mm2
Chi tiết nhanh:
Áp dụng cho việc bện dây dẫn siêu nhỏ trong ngành hàng không vũ trụ, thiết bị y tế, điện thoại di động, máy tính xách tay (trên bảy chiếc dây hợp kim, dây mạ thiếc, dây bọc bạc và dây tráng men).
Đặc điểm:
1. Tốc độ sản xuất cao, lực căng không đổi từ khi hết đến khi đầy suốt, đặc biệt đối với dây bện chất lượng cao.
2. Sử dụng trục để tính mét, sai số dưới 0,01% đối với một loại dây & cáp nhất định.
3. Sử dụng máy cấp dây chủ động xoay ngược FC-100 để đạt được việc bện thay vì xoắn.
4. Đặc biệt để xoắn diện tích mặt cắt ngang nhỏ.
5. Sử dụng truyền động bằng dây đai đồng bộ,
6. Thay đổi bánh xe dẫn hướng để thay đổi khoảng cách bước xoắn, dễ vận hành.
|
nhà sản xuất máy cáp
|
Thông số kỹ thuật:
| Mô hình thiết bị | FC-200B | FC-250B | FC-300B | FC-400B | |
| Ứng dụng xoắn | Áp dụng cho việc bện dây dẫn siêu nhỏ trong ngành hàng không vũ trụ, thiết bị y tế, điện thoại di động, máy tính xách tay (trên bảy chiếc dây hợp kim, dây mạ thiếc, dây bọc bạc và dây tráng men). | ||||
| Đường kính dây đơn (mm) | 0,016～0,08 | 0,03～0,18 | 0,05～0,28 | 0,05～0,32 | |
| Diện tích mặt cắt ngang bện (mm²) | 0,0014～0,035 | 0,0049～0,3 | 0,0137～0,45 | 0,0137～1,0 | |
| Bước xoắn (mm) | 0,8～4,0 (14 cấp) | 0,8~10,8 (24 cấp) | 1,6～21,6 (24 cấp) | 3,1～33,3 (24 cấp) | |
| Hướng xoắn | Tự do sang trái hoặc sang phải | ||||
|
Suốt cuốn (mm) Đường kính ngoài * lỗ * chiều rộng ngoài |
200*31*135 | 300*30*185 |
250*30*185 300*30*185 |
300*30*185 400*56*300 |
|
| Tốc độ quay tối đa (vòng/phút) | 5000 vòng/phút (10000 vòng/phút) | 4000 vòng/phút (8000 vòng/phút) | 3500 vòng/phút (7000 vòng/phút) | 3500 vòng/phút (7000 vòng/phút) | |
| Công suất động cơ chính | 2,2KW | 3,7KW | 3,7KW | 3,7KW | |
| Công suất biến tần | 2,2KW | 3,7KW | 3,7KW | 3,7KW | |
| Kiểm soát lực căng | Màn hình cảm ứng + PLC + ly hợp bột từ, đảm bảo lực căng không đổi từ khi hết đến khi đầy suốt | ||||
| Ly hợp bột từ | 0,05kgf | 0,3kgf | 0,6kgf | 0,6kgf | |
| Bảo vệ |
tự động phanh/dừng 1) dây bên trong và bên ngoài bị đứt 2) đạt đến chiều dài cài đặt trước |
||||
| Chế độ phanh | Phanh điện từ | ||||
| Phương pháp di chuyển | Cuốn dây bằng bộ truyền động vòng, bước cuốn và chiều rộng có thể điều chỉnh | ||||
| Chế độ vận hành | Vận hành bằng màn hình cảm ứng | ||||
| Kích thước D*R*C | 2000*960*1100 | 2300*1100*1330 | 2300*1100*1330 | 2850*1150*1350 | |
