Thông tin chi tiết sản phẩm:
|
| Color: | sky blue | Take up bobbin: | diameter 630mm |
|---|---|---|---|
| Fit Stranding Section Area: | 0.3mm-4mm | Wire: | bare copper wires, tinned wires, silver jacketed wires and enameled wires),double twisting for core wires |
| Direction of lay: | Free to left or right | Operation mode: | Touch screen operation |
| single wire dia: | 0.12mm-0.52 | machine power: | 11kw |
| Loại xoắn: | Mắc kẹt xoắn đôi | Đường kính dây: | 0,12-0,52mm |
| Khu vực mắc cạn: | 0,30-4,0mm2 | Khoảng sân: | 11,6-100mm, 34 lớp |
| Tốc độ tối đa: | 2400 vòng/phút (4800 vòng xoắn) | Động cơ chính: | 11kw |
| Kiểm soát căng thẳng: | Màn hình cảm ứng + PLC + ly hợp | chế độ phanh: | Phanh điện từ |
| Làm nổi bật: | dây xoắn,máy xoắn,Máy xoắn bó |
||

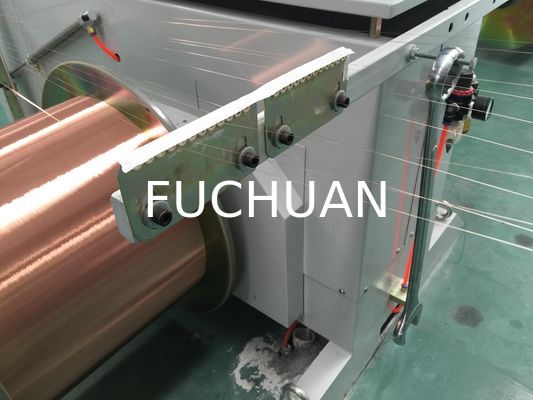

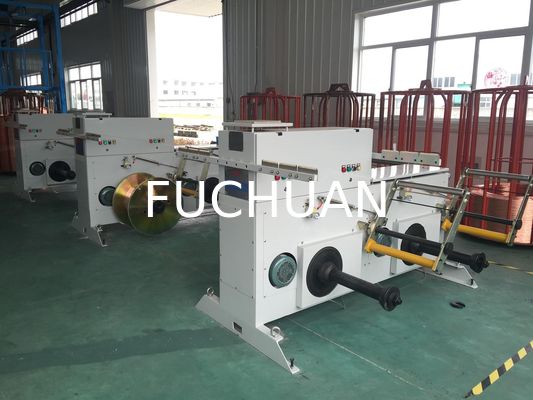

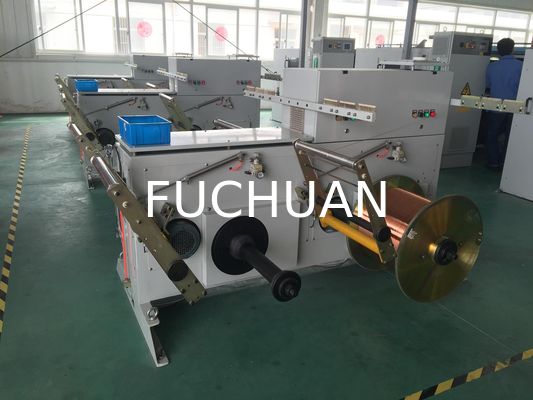

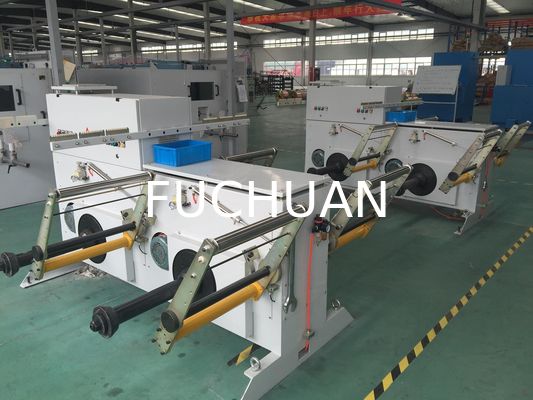

Máy xoắn dây thông thường Fuchuan FC-650C với diện tích xoắn 0,3 đến 4 mm2
Chi tiết nhanh:
Áp dụng cho xoắn cáp hàng không vũ trụ, thiết bị y tế, điện thoại di động và dây dẫn siêu dẫn (trên bảy sợi dây đồng trần, dây mạ thiếc, dây bọc bạc và dây tráng men), xoắn đôi cho dây lõi.
Đặc điểm:
Công nghệ Nhật Bản, sản xuất tại Trung Quốc
Hàng mới về, chủ yếu áp dụng cho việc xoắn dây điện và dây ô tô và các dây dẫn có diện tích tiết diện nhỏ khác.
1. Tốc độ quay cao, tối đa lên tới 2600 vòng/phút, gấp 1,6 lần so với bình thường (1600 vòng/phút);
2. Sử dụng PLC, thiết bị cuốn ly hợp từ nhập khẩu từ Đức, cảm biến lực căng đảm bảo lực căng ổn định và dây xoắn chất lượng cao, đặc biệt đối với dây chặt chất lượng cao.
3. Sử dụng cung sợi carbon, độ cứng cao, khó biến dạng, rung động nhỏ, trọng lượng nhẹ, giảm ma sát không khí cho dây dẫn chất lượng cao;
4. Sử dụng truyền động bằng dây đai đồng bộ, chỉ cần thay bánh xe dẫn hướng để thay đổi khoảng cách bước xoắn, dễ vận hành.
5. Sử dụng trục chính để tính mét, chỉ có sai số 0,01% cho một loại dây & cáp nhất định.
6. Sử dụng PLC tự động bôi trơn ổ trục chính, tránh bơm quá nhiều hoặc quá ít mỡ. Loại bỏ tiếng ồn bất thường và hao mòn, giảm chi phí bảo trì.
Thông số kỹ thuật:
| Mô hình thiết bị | FC-500B | FC-650B | FC-650C | FC-800B | |
| Ứng dụng xoắn | Áp dụng cho xoắn cáp hàng không vũ trụ, thiết bị y tế, điện thoại di động và dây dẫn siêu dẫn (trên bảy sợi dây đồng trần, dây mạ thiếc, dây bọc bạc và dây tráng men), xoắn đôi cho dây lõi. | ||||
| Đường kính dây đơn (mm) | 0,08-0,45 | 0,15-1,04 | 0,12-0,52 | 0,38-1,70 | |
| Diện tích tiết diện xoắn(mm²) | 0,05-2,5 | 0,35-6,0 | 0,30-4,0 | 1,0-16 | |
| Đường kính dây đơn lõi (mm) | 0,5-1,5 | 0,5-3,0 | 0,5-2,0 | 1,0-4,0 | |
| Đường kính ngoài xoắn lõi (mm) | 1,0-3,5 | 1,0-6,0 | 1,0-4,0 | 2,0-8,0 | |
| Bước xoắn (mm) | 6,3-52,3 (24 cấp) | 11,6-100 (34 cấp) | 11,6-100 (34 cấp) | 23-147 (20 cấp) | |
| Hướng xoắn | Tùy chọn phải hoặc trái | ||||
| Đường kính ngoài * lỗ trong * chiều rộng ngoài | OD500 ID56 H375 | OD630 ID56 H475 | OD630 ID56 H475 | OD800 ID80 H600 | |
| Tốc độ quay tối đa | 3000 vòng/phút (6000 lần xoắn) | 2000 vòng/phút (4000 lần xoắn) | 2400 vòng/phút (4800 lần xoắn) | 1500 vòng/phút (3000 lần xoắn) | |
| Công suất động cơ chính | 5,5KW | 7,5KW | 11KW | 15KW | |
| Công suất biến tần | 5,5KW | 7,5KW | 11KW | 15KW | |
| Phương pháp kiểm soát lực căng | Màn hình cảm ứng + PLC + ly hợp bột từ, đảm bảo lực căng không đổi từ khi trống đến khi đầy suốt chỉ | ||||
| Ly hợp bột từ | 1,2kgf | 5kgf | 2,5kgf | 10kgf | |
| Bảo vệ | tự động phanh/dừng 1) dây bên trong và bên ngoài bị đứt | ||||
| Chế độ phanh | Phanh điện từ | ||||
| Phương pháp di chuyển | Cuộn dây bằng bộ truyền động vòng, bước xoắn và chiều rộng có thể điều chỉnh | ||||
| Chế độ vận hành | Vận hành bằng màn hình cảm ứng | ||||
| Kích thước (mm) | 2680D 1250R 1500C | 3300D 1550R 1800C | 3300D 1550R 1800C | 4600D 2000R 2000C | |
