Thông tin chi tiết sản phẩm:
|
| Color: | sky blue | Take up bobbin: | diameter200 250 300 400mm 800mm |
|---|---|---|---|
| Fit wire diameter: | 0.03mm-0.32mm | Wire: | alloy wires, tinned wires, silver jacketed wires and enamelled wires |
| Direction of lay: | Free to left or right | Operation mode: | Touch screen operation |
| main machine power: | 11kw | pay off: | magnetic tension pay off |
| Loại xoắn: | Bó xoắn đôi | các loại dây: | dây đồng |
| Kiểu: | Tự động | Phạm vi mô hình: | 250B đến 800B |
| Làm nổi bật: | máy xoắn cáp,máy xoắn,Máy kéo sợi |
||

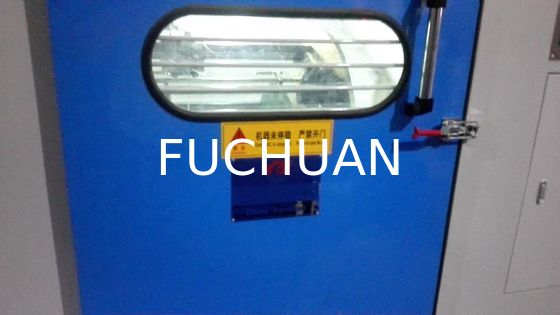

Máy xoắn cáp siêu mịn Fuchuan FC-B với diện tích mặt cắt xoắn 0,016 đến 0,32mm2
Chi tiết nhanh:
Công nghệ Nhật Bản, Sản xuất tại Trung Quốc
Nó đã được phát triển để sản xuất các sợi rất chính xác với các mặt cắt rất nhỏ cho ngành công nghiệp điện tử. Đồng thời sản xuất hai mặt cắt sợi khác nhau, trên các cuộn dây bằng nhau hoặc khác nhau. Một động cơ điều khiển hai trục có thể thân thiện với môi trường và tiết kiệm năng lượng hơn. Với bộ đếm mét trục chính, máy xoắn các loại dây cùng loại và dung sai chỉ là 0,01%.
Số bằng sáng chế: 201320522156.7
Áp dụng cho việc bó cáp hàng không vũ trụ, thiết bị y tế, điện thoại di động, máy tính xách tay và dây dẫn siêu mịn (trên bảy chiếc dây hợp kim, dây mạ thiếc, dây bọc bạc và dây tráng men).
Đặc điểm:
A. Tốc độ sản xuất cao, lực căng không đổi từ khi trống rỗng đến khi đầy, đặc biệt đối với dây xoắn chất lượng cao.
B. Sử dụng trục để tính mét, sai số dưới 0,01% cho một loại dây và cáp nhất định.

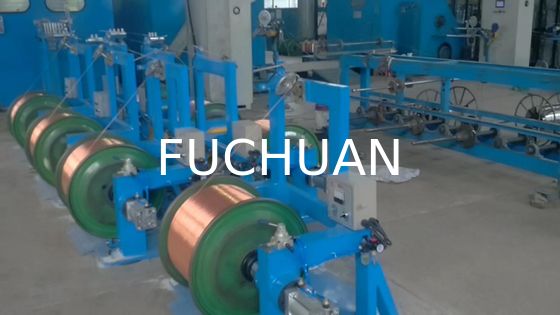

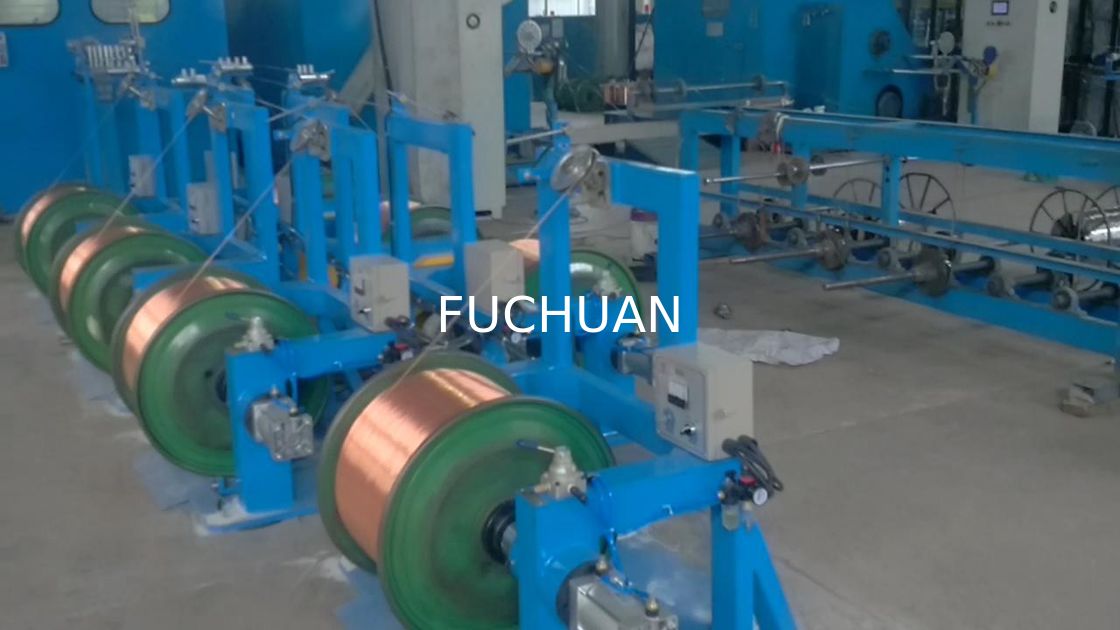

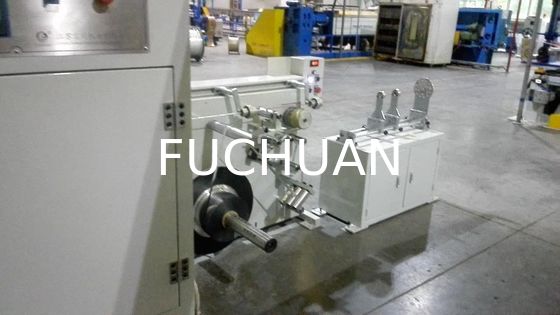

C. Với máy cấp dây thụ động FC-100 để thực hiện bó thay vì xoắn.
D. Đặc biệt để xoắn diện tích mặt cắt nhỏ.
E. Sử dụng truyền động bằng dây đai đồng bộ,
F. Thay đổi bánh xe dẫn hướng để thay đổi khoảng cách bước xoắn, dễ vận hành.
Thông số kỹ thuật:
| Mô hình thiết bị | FC-200B | FC-250B | FC-300B | FC-400B | |
| Ứng dụng xoắn | Áp dụng cho việc bó cáp hàng không vũ trụ, thiết bị y tế, điện thoại di động, máy tính xách tay và dây dẫn siêu mịn (trên bảy chiếc dây hợp kim, dây mạ thiếc, dây bọc bạc và dây tráng men). | ||||
| Đường kính dây đơn (mm) | 0,016~0,08 | 0,03~0,18 | 0,05~0,28 | 0,05~0,32 | |
| Diện tích mặt cắt xoắn (mm²) | 0,0014~0,035 | 0,0049~0,3 | 0,0137~0,45 | 0,0137~1,0 | |
| Bước xoắn (mm) | 0,8~4,0 (14 cấp) | 0,8~10,8 (24 cấp) | 1,6~21,6 (24 cấp) | 3,1~33,3 (24 cấp) | |
| Hướng xoắn | Tự do sang trái hoặc phải | ||||
|

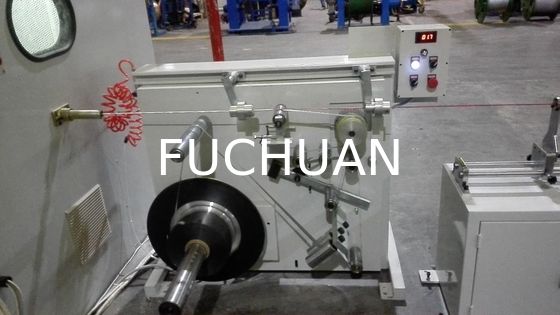

Cuộn dây nhận (mm) Đường kính ngoài * lỗ * chiều rộng ngoài |
200*31*135 | 300*30*185 |
250*30*185 300*30*185 |
300*30*185 400*56*300 |
|
| Tốc độ quay tối đa (vòng/phút) | 5000 vòng/phút (10000 vòng/phút) | 4000 vòng/phút (8000 vòng/phút) | 3500 vòng/phút (7000 vòng/phút) | 3500 vòng/phút (7000 vòng/phút) | |
| Công suất động cơ chính | 2,2KW | 3,7KW | 3,7KW | 3,7KW | |
| Công suất biến tần | 2,2KW | 3,7KW | 3,7KW | 3,7KW | |
| Kiểm soát lực căng | Màn hình cảm ứng + PLC + ly hợp bột từ, đảm bảo lực căng không đổi từ khi trống rỗng đến khi đầy | ||||
| Ly hợp bột từ | 0,05kgf | 0,3kgf | 0,6kgf | 0,6kgf | |
| Bảo vệ |
tự động phanh/dừng 1) dây bên trong và bên ngoài bị đứt 2) đạt đến chiều dài cài đặt trước |
||||
| Chế độ phanh | Phanh điện từ | ||||
| Phương pháp di chuyển | Cuộn dây với các bộ truyền động vòng, bước xoắn và chiều rộng có thể điều chỉnh | ||||

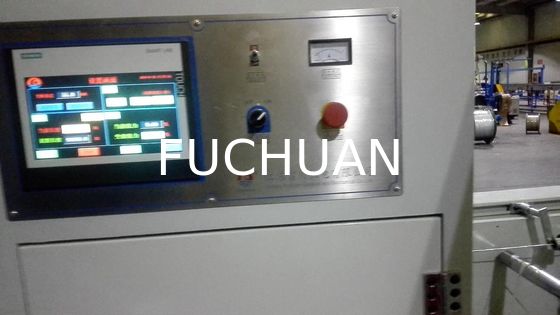

| Chế độ vận hành | Vận hành bằng màn hình cảm ứng | ||||
| Kích thước D*R*C | 2000*960*1100 | 2300*1100*1330 | 2300*1100*1330 | 2850*1150*1350 | |
