Thông tin chi tiết sản phẩm:
|
| color: | sky blue | fit for bobbin: | dia 400mm |
|---|---|---|---|
| Fit wire: | 0.2 to 1.70mm | wire: | core wire |
| power: | 11kw | Loại xoắn: | Two đôi xoắn |
| Dây cốt lõi Dia: | 1.0-3,0mm | Dia dây xoắn: | 2.0-6.0mm |
| Cuộn trả tiền: | 400x25x276mm | suốt chỉ: | 630x40x420mm |
| Tốc độ cung tối đa: | 2000 vòng/phút | Khoảng sân: | 20-90mm |
| Động cơ chính: | Động cơ biến tần 7.5KW | ||
| Làm nổi bật: | dây xoắn,máy xoắn,Máy xoắn bó |
||

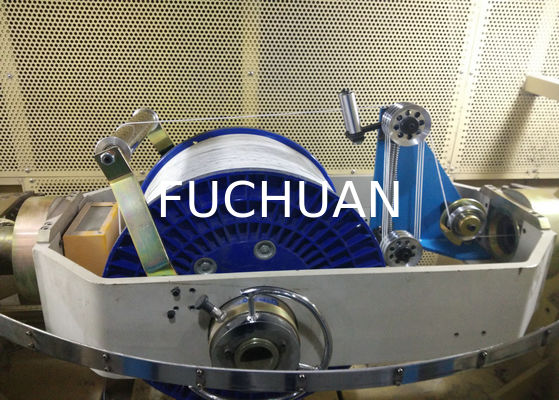

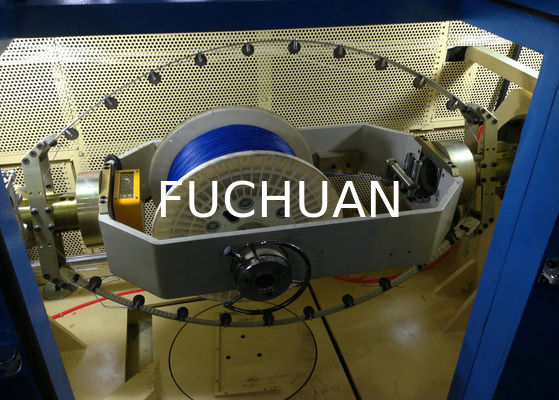

Máy xoắn dây Sky Blue với φ400 × φ25 × 276 Pay Off Bobbin
Chi tiết nhanh:
A. Parameter của máy bơm gấp đôi tốc độ cao FC-500E-1:
Ứng dụng để sản xuất cáp dữ liệu tần số cao, cáp Lan ((cat6 cable),USB2.0USB3.0,Cate-6e,Cate-7e,HDMI và các cáp dữ liệu tốc độ cao khác.
1Ứng dụng cho dây: dây lõi φ1.0 φ3.0mm
2. Max bên ngoài xoắn dây: dây lõi φ2.0 φ6.0mm
3- Trả chuốc: φ400 * φ25 * 276, lỗ vị trí φ20, khoảng cách trung tâm 130.
φ500 * φ40 * 340, lỗ vị trí φ20, khoảng cách trung tâm 130.
4- Lấy lên cuộn dây: φ630mm × φ40mm × 420. lỗ vị trí φ20, lỗ trung tâm 130 cuộn dây nhựa
5. Tốc độ tối đa của mũi: 2000RPM (với bánh lái xuyên mũi)
6. Double twist pitch: 20 ′′ 90mm
7. Traverse:φ30mm dây chuyền cuộn động cơ, đường cong và chiều rộng có thể điều chỉnh
8- Điện chính:7.5KW động cơ biến tần + biến tần
9. phanh: áp dụng điện từ ngắt, khi mét đến nó sẽ tự động dừng lại.
10. Hướng:có thể thay đổi hướng của trái hoặc phải,để thay đổi hướng là thay đổi các bánh răng.đơn giản để vận hành.
11. Kiểm soát căng thẳng: PLC + ly hợp bột từ tính, với căng thẳng ổn định.
Đặc điểm:
Áp dụng cho cáp dữ liệu tần số cao, cáp Lan ((cat6 cáp). Không xoắn sau khi xoắn hai lần, làm cho các dây lõi cách nhiệt đệm đồng đều, tránh lực xoắn không đồng đều,do đó làm cho các dây hoàn thành với đồng phụcMáy này được áp dụng cho dây dữ liệu tốc độ cao & cáp chứa USB2.0USB3.0,CATE-6E,HDMI và dây khác), kết hợp các chức năng và ưu điểm của máy không xoắn và máy bọc tốc độ cao.Cấu trúc thiết bị: thanh toán hoạt động, máy không xoắn, máy thử tia lửa tần số cao, máy bọc, lấy và các bộ phận khác.
Thông số kỹ thuật:
| Mô hình thiết bị | FC-300E | FC-400E | FC-500E-4 | FC-630E |
| Sử dụng | Ứng dụng để sản xuất cáp dữ liệu tần số cao, cáp Lan ((cat6 cable),USB2.0USB3.0,Cate-6e,Cate-7e,HDMI và các cáp dữ liệu tốc độ cao khác. | |||
| Đường dây lõi đơn dây | 0.5-1.5 | 0.5-2.0 | 1.0-4.0 | 2.0-5.0 |
| Các đường viền bên ngoài của dây lõi | 1.0-3.0 | 1.0-4.0 | 2.0-8.0 | 4.0-10.0 |
| Độ cao (mm) | 5-50 ((24 vùng) | 10-90 ((24 vùng) | 15-120 ((34 vùng) | 20-160 ((24 vùng) |
| Hướng đặt | Tùy chọn cho phải hoặc trái | |||
| Chiều kính bên ngoài | 300*30*160 | 400*56*300 |
500*56*300
|
630*56*475
|
| Loại thanh toán bên ngoài | thanh toán tích cực | |||
| Loại thanh toán nội bộ | áp lực từ tính trả lại | |||
| Bắt tay lên. | 300*30*160 | 500*56*375 |
630*56*475
|
800*80*600
|
| Tốc độ xoay tối đa | 2500 ((5000 xoắn) | 2500 ((5000 xoắn) | 2000 ((4000 xoắn) | 1500 ((3000 xoắn) |
| trả lại năng lượng động cơ | 0.75KW | 1.5KW | 1.5KW | 2.2KW |
| Công suất động cơ chính | 3.7KW. | 5.5KW | 5.5KW | 7.5KW |
| Phương pháp điều khiển điện áp | Màn hình cảm ứng + PLC + bột âm hợp, nó có thể đảm bảo sự căng thẳng liên tục từ ròng trống đến ròng đầy đủ | |||
| Máy ly hợp bột từ tính bên trong | 0.6kgf | 1.2kgf | 2.5kgf | 5kgf |
| lấy ly hợp từ tính | 2.5kgf | 5kgf | 5kgf | 10kgf |
| Chế độ phanh | phanh điện từ | |||
| Phương pháp đi qua | Động cơ động cơ vòng lăn, đường lăn và chiều rộng có thể điều chỉnh | |||
| Chế độ hoạt động | Hoạt động màn hình cảm ứng | |||
