Thông tin chi tiết sản phẩm:
|
| motor power: | 22kw | Color: | sky blue |
|---|---|---|---|
| magnetic powder clutch: | 30kgf | brake mode: | electromagnetic brake |
| operation mode: | touch screen | Fit for bobbin: | DIAMETER 1250mm |
| Single Wire Dia: | 0.5mm TO 2.52mm | Fitable Wire: | core wire/bare copper wire,tinned wire,silver jacketed wires |
| Loại xoắn: | Bó xoắn đôi | Đường kính dây: | 0,5-2,52mm |
| Khu vực mắc cạn: | 10,0-35,0mm2 | Dây cốt lõi Dia: | 3.0-6.0mm |
| Khoảng sân: | 41-155mm, 20 lớp | Ống cuốn lên: | OD1250 ID80 H950 |
| Tốc độ tối đa: | 2400 vòng/phút (4800 vòng xoắn) | Động cơ chính: | 22kW |
| Ly hợp từ: | 30kgf | ||
| Làm nổi bật: | Buncher xoắn đôi,máy bó,Thiết bị xoắn |
||

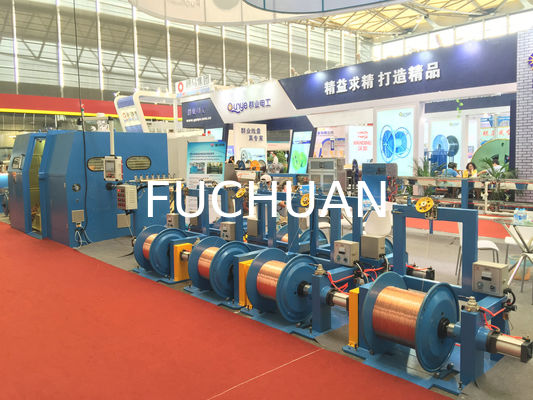

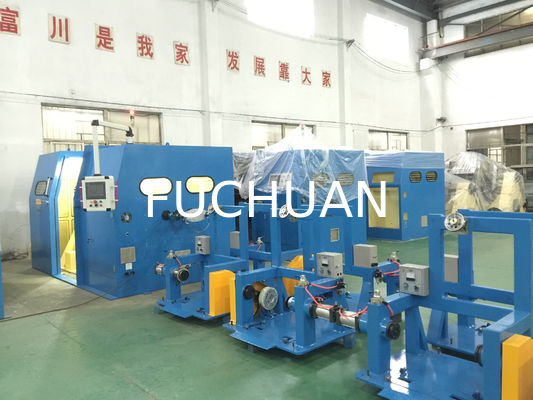

Máy bện xoắn đôi Fuchuan dùng cho dây lõi, Máy xoắn dây thông thường
Chi tiết nhanh:
FUCHUAN® Dòng máy bện tốc độ cao và máy bện xoắn đôi dùng cho dây thông thường Model B
Công nghệ Nhật Bản, sản xuất tại Trung Quốc
Sản phẩm mới, chủ yếu dùng để bện dây điện dân dụng, dây điện ô tô và các loại dây dẫn tiết diện nhỏ khác.
Đặc điểm:
a). Sử dụng PLC, bộ phận thu dây bằng ly hợp trễ nhập khẩu từ Đức, cảm biến lực căng đảm bảo lực căng ổn định và chất lượng dây bện cao, đặc biệt cho các loại dây bện chặt chất lượng cao.
b). Sử dụng cánh cung bằng sợi carbon, độ cứng vững cao, khó biến dạng, độ rung nhỏ, trọng lượng nhẹ, giảm ma sát không khí giúp dây dẫn đạt chất lượng cao;
c). Sử dụng bộ truyền động đai đồng bộ, chỉ cần thay đổi bánh dẫn hướng để thay đổi bước xoắn, dễ dàng vận hành.
d). Sử dụng trục chính để đo mét, sai số chỉ 0,01% đối với một số loại dây và cáp nhất định.
e). Sử dụng PLC để tự động bôi trơn ổ trục chính, tránh việc bơm quá nhiều hoặc quá ít mỡ bôi trơn. Loại bỏ tiếng ồn bất thường và mài mòn, giảm chi phí bảo trì.
Thông số kỹ thuật:
| Mẫu thiết bị | FC-800B | FC-1000B | FC-1250C | FC-1600B | |
| Ứng dụng xoắn | Ứng dụng để xoắn dây hàng không vũ trụ, thiết bị y tế, điện thoại di động và dây dẫn siêu nhỏ (trên 7 sợi dây đồng trần, dây mạ thiếc, dây bọc bạc và dây tráng men), xoắn đôi cho dây lõi. | ||||
| Đường kính sợi đơn (mm) | 0.38-1.70 | 0.3-2.14 | 0.5-2.52 | 0.5-2.52 | |
| Tiết diện bện (mm²) | 1.0-16 | 6.0-25.0 | 10.0-35.0 | 10.0-50.0 | |
| Đường kính sợi đơn của dây lõi (mm) | 1.0-4.0 | 2.0-4.0 | 3.0-6.0 | 3.0-6.0 | |
| Đường kính ngoài sau khi bện dây lõi (mm) | 2.0-8.0 | 4.0-10.0 | 6.0-12.0 | 6.0-15.0 | |
| Bước xoắn (mm) | 6.3-52.3(24 cấp) | 35-149(20 cấp) | 41-155(20 cấp) | 60-260(20 cấp) | |
| Chiều xoắn | Tùy chọn xoắn phải hoặc xoắn trái | ||||
| Đường kính ngoài*lỗ trục*chiều rộng ngoài | OD800 ID80 H600 | OD1000 ID80 H755 |
OD1250 ID80 H950 |
OD1600 ID80 H1180 |
|
| Tốc độ quay tối đa | 1600 vòng/phút (3000 xoắn) | 1000 vòng/phút (2000 xoắn) | 2400 vòng/phút (4800 xoắn) | 1500 vòng/phút (3000 xoắn) | |
| Công suất động cơ chính | 15KW | 18.5KW | 22KW | 30KW | |
| Công suất biến tần | 15KW | 18.5KW | 22KW | 30KW | |
| Phương pháp kiểm soát lực căng | Màn hình cảm ứng + PLC + ly hợp bột từ, đảm bảo lực căng không đổi từ lúc cuộn rỗng đến khi đầy cuộn | ||||
| Ly hợp bột từ | 10kgf | 20kgf | 30kgf | 40kgf | |
| Bảo vệ |
Tự động phanh/dừng 1) khi dây bên trong hoặc bên ngoài bị đứt 2) khi đạt đến chiều dài đã cài đặt trước |
||||
| Chế độ phanh | Phanh điện từ | ||||
| Phương pháp rải dây | Rải dây bằng cụm truyền động vòng lăn, bước xoắn và độ rộng rải dây có thể điều chỉnh | ||||
| Chế độ vận hành | Vận hành bằng màn hình cảm ứng | ||||
| Kích thước (mm) | 4600D 2000R 2000C | 4000D 2200R 2100C | 4500D 2600R 2500C | 5000D 3000R 3000C | |
