Thông tin chi tiết sản phẩm:
|
| color: | sky blue | fit for bobbin: | Diameter 400mm |
|---|---|---|---|
| Fit wire: | 0.2-1.70mm | wire: | core wire |
| power: | 11kw | Loại xoắn: | Two đôi xoắn |
| Dây cốt lõi Dia: | 1.0-3,0mm | Dia dây xoắn: | 2.0-6.0mm |
| Cuộn trả tiền: | 400x25x276mm | suốt chỉ: | 630x40x420mm |
| Tốc độ cung tối đa: | 2000 vòng/phút | Khoảng sân: | 20-90mm |
| Động cơ chính: | Động cơ biến tần 7.5KW | ||
| Làm nổi bật: | dây xoắn,máy xoắn,Máy xoắn bó |
||

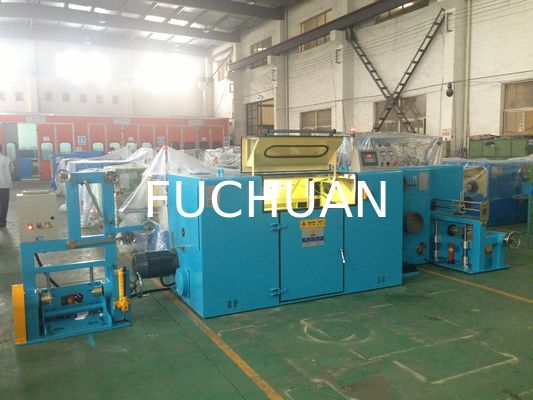

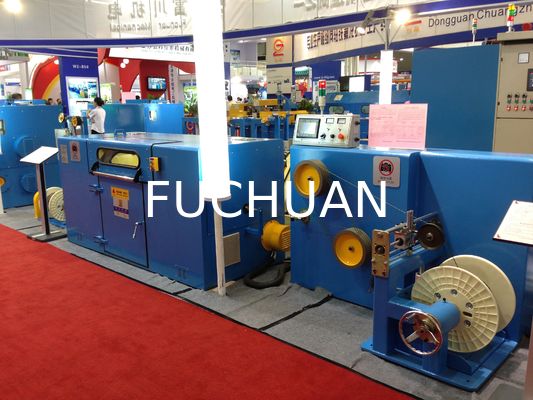

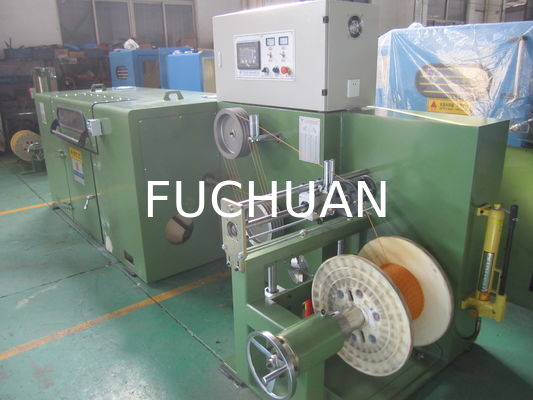

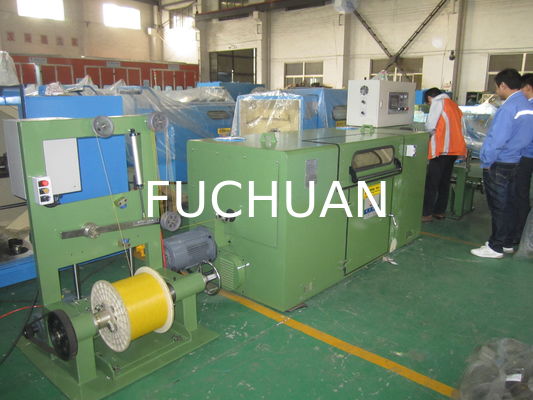

Máy xoắn dây tốc độ cao Fuchuan / thiết bị màu xanh da trời & phi;400×φ25×276 Bobbin cấp liệu
Chi tiết nhanh:
A. Thông số máy bện xoắn kép tốc độ cao FC-500E-1:
Áp dụng cho sản xuất cáp dữ liệu tần số cao, cáp Lan (cáp cat6), USB2.0, USB3.0, Cate-6e, Cate-7e, HDMI và các loại cáp dữ liệu tốc độ cao khác.
1. Áp dụng cho dây: dây lõi φ1.0～φ3.0mm
2. Dây xoắn ngoài tối đa: dây lõi φ2.0～φ6.0mm
3. Bobbin cấp liệu: φ400*φ25* 276, lỗ định vị φ20, khoảng cách tâm 130. Bobbin nhựa.
φ500*φ40* 340, lỗ định vị φ20, khoảng cách tâm 130. Bobbin nhựa
4. Bobbin cuốn: φ630mm×φ40mm×420. Lỗ định vị φ20, lỗ tâm 130. Bobbin nhựa
5. Tốc độ tối đa của vòng quay: 2000RPM (có bánh xe dẫn hướng di chuyển vòng quay)
6. Bước xoắn kép: 20～90mm
7. Di chuyển: bộ truyền động vòng bi lăn φ30mm, bước cuốn và chiều rộng có thể điều chỉnh
8. Nguồn chính: động cơ biến tần 7.5KW + biến tần
9. Hướng: có thể thay đổi hướng trái hoặc phải, để thay đổi hướng là thay đổi bánh răng. Dễ vận hành.
10. Phanh: sử dụng phanh điện từ, khi đạt đến số mét quy định sẽ tự động dừng.
11. Kiểm soát lực căng: PLC + ly hợp bột từ, với lực căng ổn định.
Đặc điểm
Áp dụng cho cáp dữ liệu tần số cao, cáp Lan (cáp cat6). Không xoắn sau khi xoắn kép, làm cho dây lõi cách điện đan xen đều, tránh lực xoắn không đồng đều, do đó làm cho dây thành phẩm có bước xoắn đều, chính xác. Máy này được áp dụng cho dây và cáp dữ liệu tốc độ cao (bao gồm USB2.0, USB3.0, CATE-6E, HDMI và các loại dây khác), kết hợp các chức năng và ưu điểm của máy bện không xoắn và máy quấn tốc độ cao. Hai máy có thể hoạt động riêng biệt và đồng thời. Cấu trúc thiết bị: cấp liệu chủ động, máy bện không xoắn, máy kiểm tra tia lửa tần số cao, máy quấn, cuốn và các bộ phận khác.
Thông số kỹ thuật:
| Mẫu thiết bị | FC-300E | FC-400E | FC-500E | FC-630E |
| Sử dụng | Áp dụng cho sản xuất cáp dữ liệu tần số cao, cáp Lan (cáp cat6), USB2.0, USB3.0, Cate-6e, Cate-7e, HDMI và các loại cáp dữ liệu tốc độ cao khác. | |||
| Đường kính dây lõi đơn | 0.5-1.5 | 0.5-2.0 | 1.0-4.0 | 2.0-5.0 |
| Đường kính ngoài dây lõi bện | 1.0-3.0 | 1.0-4.0 | 2.0-8.0 | 4.0-10.0 |
| Bước xoắn (mm) | 5-50 (24 vùng) | 10-90 (24 vùng) | 15-120 (34 vùng) | 20-160 (24 vùng) |
| Hướng xoắn | Tùy chọn phải hoặc trái | |||
| Đường kính ngoài * lỗ trong * chiều rộng ngoài | 300*30*160 | 400*56*300 |
500*56*300
|
630*56*475
|
| Loại cấp liệu ngoài | cấp liệu chủ động | |||
| Loại cấp liệu trong | cấp liệu bằng lực căng từ | |||
| Bobbin cuốn (mm) | 300*30*160 | 500*56*375 |
630*56*475
|
800*80*600
|
| Tốc độ quay tối đa | 2500 (5000 xoắn) | 2500 (5000 xoắn) | 2000 (4000 xoắn) | 1500 (3000 xoắn) |
| Công suất động cơ cấp liệu | 0.75KW | 1.5KW | 1.5KW | 2.2KW |
| Công suất động cơ chính | 3.7KW | 5.5KW | 5.5KW | 7.5KW |
| Phương pháp kiểm soát lực căng | Màn hình cảm ứng + PLC + ly hợp bột từ, có thể đảm bảo lực căng không đổi từ bobbin rỗng đến bobbin đầy | |||
| Ly hợp bột từ trong | 0.6kgf | 1.2kgf | 2.5kgf | 5kgf |
| Ly hợp cuốn | 2.5kgf | 5kgf | 5kgf | 10kgf |
| Chế độ phanh | Phanh điện từ | |||
| Phương pháp di chuyển | Bộ truyền động vòng bi lăn, bước cuốn và chiều rộng có thể điều chỉnh | |||
| Chế độ vận hành | Vận hành bằng màn hình cảm ứng | |||
