Thông tin chi tiết sản phẩm:
|
| Color: | sky blue | Take up bobbin: | diameter 300mm |
|---|---|---|---|
| Fit wire diameter: | 0.03mm-0.18mm | Wire: | alloy wires, tinned wires, silver jacketed wires and enamelled wires |
| Direction of lay: | Free to left or right | Operation mode: | Touch screen operation |
| Đường kính dây: | 0,03-0,18mm | Khu vực mắc cạn: | 0,0049-0,3mm2 |
| Ứng dụng: | Hàng không vũ trụ, y tế, điện thoại di động | Đặc trưng: | Căng thẳng liên tục, tốc độ cao |
| Lỗi đồng hồ: | ít hơn 0,01% | Lái xe: | truyền động đai đồng bộ |
| Làm nổi bật: | dây xoắn,máy xoắn,Máy xoắn bó |
||

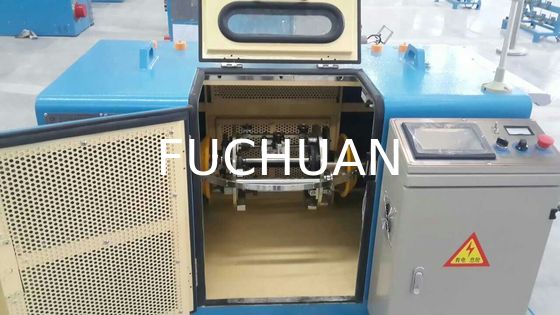

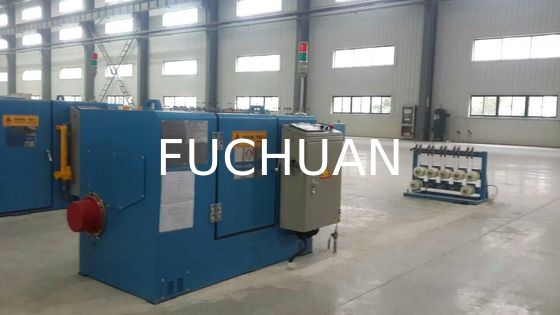

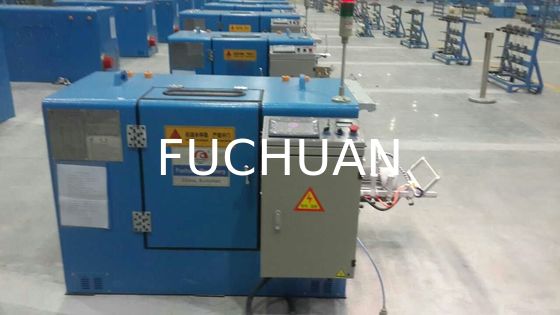

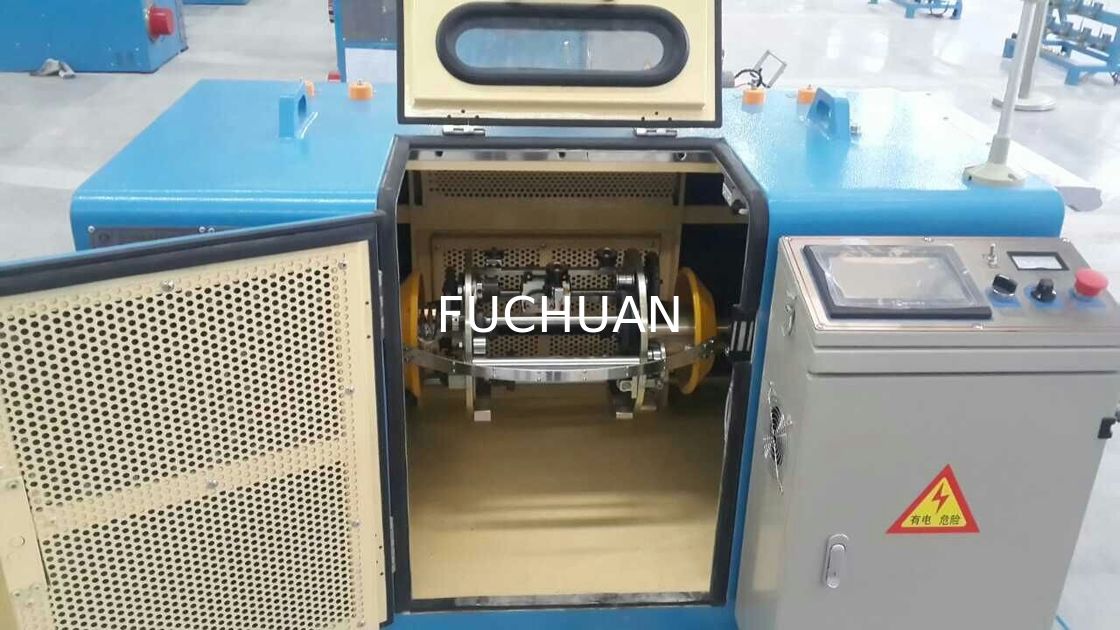

Máy xoắn dây siêu mịn Fuchuan FC-250B với diện tích mặt cắt bện 0,0049 đến 0,3mm2
Thông tin chi tiết:
Ứng dụng cho việc bện dây trong ngành hàng không vũ trụ, thiết bị y tế, điện thoại di động, máy tính xách tay và ruột dẫn siêu mịn (trên 7 sợi dây hợp kim, dây mạ thiếc, dây bọc bạc và dây tráng men).
Đặc điểm:
1. Tốc độ sản xuất cao, lực căng không đổi từ khi cuộn rỗng đến khi đầy cuộn, đặc biệt dùng cho dây bện chất lượng cao.
2. Sử dụng trục để tính số mét, sai số dưới 0,01% đối với một số loại dây & cáp nhất định.
3. Kết hợp với máy xả chủ động chống xoắn ngược FC-100 để đạt được độ bện gom thay vì xoắn.
4. Đặc biệt thích hợp để xoắn tiết diện nhỏ.
5. Sử dụng truyền động bằng dây đai đồng bộ,
6. Thay đổi bánh dẫn hướng để thay đổi bước xoắn, dễ vận hành.
Thông số kỹ thuật:
| Model thiết bị | FC-200B | FC-250B | FC-300B | FC-400B | |
| Ứng dụng xoắn | Ứng dụng cho việc bện dây trong ngành hàng không vũ trụ, thiết bị y tế, điện thoại di động, máy tính xách tay và ruột dẫn siêu mịn (trên 7 sợi dây hợp kim, dây mạ thiếc, dây bọc bạc và dây tráng men). | ||||
| Đường kính sợi đơn (mm) | 0.016～0.08 | 0.03～0.18 | 0.05～0.28 | 0.05～0.32 | |
| Diện tích mặt cắt bện (mm²) | 0.0014～0.035 | 0.0049～0.3 | 0.0137～0.45 | 0.0137～1.0 | |
| Bước xoắn (mm) | 0.8～4.0 (14 cấp) | 0.8~10.8 (24 cấp) | 1.6～21.6 (24 cấp) | 3.1～33.3 (24 cấp) | |
| Chiều xoắn | Tùy chọn xoắn phải hoặc trái | ||||
|
Cuộn thu dây (mm) Đường kính ngoài*lỗ trục*chiều rộng ngoài |
200*31*135 | 300*30*185 |
250*30*185 300*30*185 |
300*30*185 400*56*300 |
|
| Tốc độ quay tối đa (vòng/phút) | 5000rpm(10000tpm) | 4000rpm(8000tpm) | 3500rpm(7000tpm) | 3500rpm(7000tpm) | |
| Công suất động cơ chính | 2.2KW | 3.7KW | 3.7KW | 3.7KW | |
| Công suất biến tần | 2.2KW | 3.7KW | 3.7KW | 3.7KW | |
| Kiểm soát lực căng | Màn hình cảm ứng + PLC + ly hợp bột từ, đảm bảo lực căng không đổi từ khi cuộn rỗng đến khi đầy cuộn | ||||
| Ly hợp bột từ | 0.05kgf | 0.3kgf | 0.6kgf | 0.6kgf | |
| Bảo vệ |
Tự động phanh/dừng 1) đứt dây bên trong và bên ngoài 2) đạt đến chiều dài cài đặt trước |
||||
| Chế độ phanh | Phanh điện từ | ||||
| Phương pháp rải dây | Rải dây bằng cụm truyền động vòng khuyên, bước quấn và biên độ rải có thể điều chỉnh | ||||
| Chế độ vận hành | Vận hành bằng màn hình cảm ứng | ||||
| Kích thước D*R*C | 2000*960*1100 | 2300*1100*1330 | 2300*1100*1330 | 2850*1150*1350 | |
