Thông tin chi tiết sản phẩm:
|
| Color: | sky blue | Take up bobbin: | dia 630mm |
|---|---|---|---|
| Fit Stranding Section Area: | 0.3mm to 4mm | Wire: | bare copper wires, tinned wires, silver jacketed wires and enameled wires),double twisting for core wires |
| Direction of lay: | Free to left or right | Operation mode: | Touch screen operation |
| Đường kính dây: | 0,12-0,52mm | Khu vực mắc cạn: | 0,30-4,0mm2 |
| Khoảng sân: | 11,6-100mm, 34 lớp | Tốc độ tối đa: | 2400 vòng/phút (4800 vòng xoắn) |
| Động cơ chính: | 11kw | Kiểm soát căng thẳng: | Màn hình cảm ứng + PLC + ly hợp |
| Độ ồn: | tiếng ồn thấp | ||
| Làm nổi bật: | dây xoắn,máy xoắn,Máy xoắn bó |
||

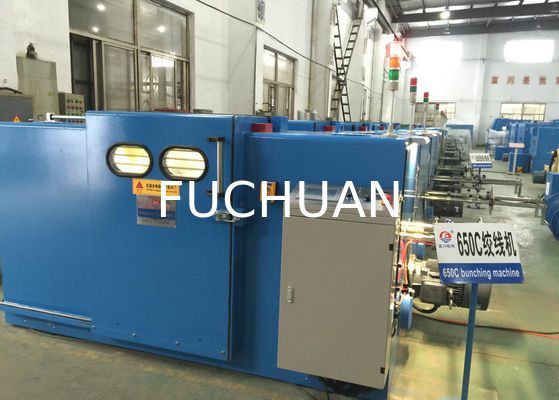

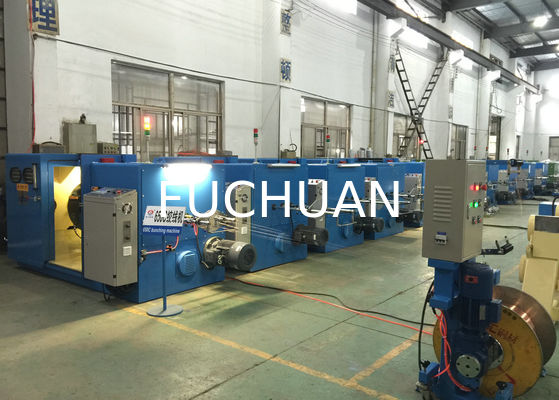

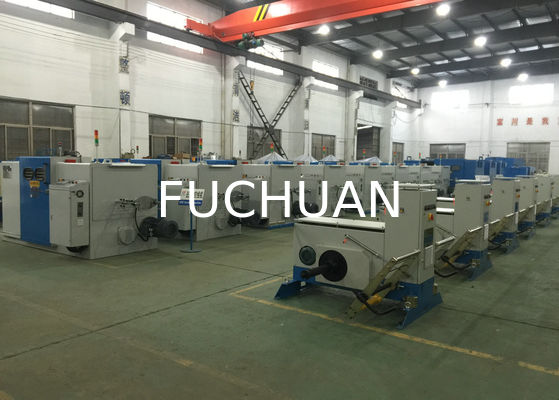

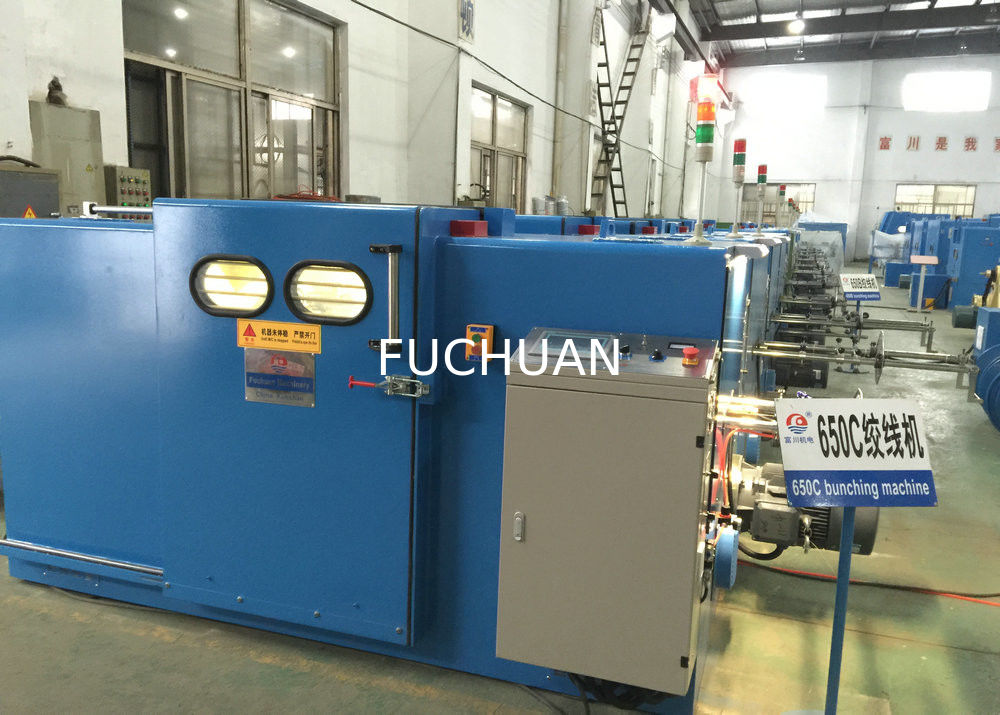

Máy xoắn dây thông thường, Máy xoắn cáp độ ồn thấp
Chi tiết nhanh:
Ứng dụng xoắn trong ngành hàng không vũ trụ, thiết bị y tế, điện thoại di động và dây siêu dẫn (trên 7 sợi dây đồng trần, dây mạ thiếc, dây bọc bạc và dây tráng men), xoắn đôi cho dây lõi.
Đặc tính:
Công nghệ Nhật Bản, sản xuất tại Trung Quốc
Sản phẩm mới, chủ yếu ứng dụng để bện dây điện, dây ô tô và các loại dây dẫn có tiết diện nhỏ khác.
1. Tốc độ quay cao, tối đa lên tới 2600 vòng/phút, gấp 1,6 lần so với thông thường (1600 vòng/phút);
2. Sử dụng PLC, bộ thu cuộn ly hợp trễ nhập khẩu từ Đức, cảm biến độ căng đảm bảo lực căng ổn định và chất lượng dây bện cao, đặc biệt đối với dây xoắn chặt chất lượng cao.
3. Sử dụng cánh cung bằng sợi carbon, độ cứng cao, khó biến dạng, độ rung nhỏ, trọng lượng nhẹ, giảm ma sát không khí giúp dây dẫn đạt chất lượng cao;
4. Sử dụng PLC để tự động bôi trơn vòng bi trục chính, tránh tra quá nhiều hoặc quá ít mỡ. Loại bỏ tiếng ồn bất thường và mài mòn, giảm chi phí bảo trì.
5. Sử dụng bộ truyền động đai đồng bộ, chỉ cần thay bánh dẫn hướng để đổi bước xoắn, dễ vận hành.
6. Sử dụng trục chính để tính mét, sai số chỉ 0,01% đối với một số loại dây và cáp nhất định.
Thông số kỹ thuật:
| Model thiết bị | FC-500B | FC-650B | FC-650C-4 | FC-800B | |
| Mục đích xoắn | Ứng dụng xoắn trong ngành hàng không vũ trụ, thiết bị y tế, điện thoại di động và dây siêu dẫn (trên 7 sợi dây đồng trần, dây mạ thiếc, dây bọc bạc và dây tráng men), xoắn đôi cho dây lõi. | ||||
| Đường kính sợi đơn (mm) | 0.08-0.45 | 0.15-1.04 | 0.12-0.52 | 0.38-1.70 | |
| Tiết diện bện (mm²) | 0.05-2.5 | 0.35-6.0 | 0.30-4.0 | 1.0-16 | |
| Đường kính sợi đơn của dây lõi (mm) | 0.5-1.5 | 0.5-3.0 | 0.5-2.0 | 1.0-4.0 | |
| Đường kính ngoài bện dây lõi (mm) | 1.0-3.5 | 1.0-6.0 | 1.0-4.0 | 2.0-8.0 | |
| Bước xoắn (mm) | 6.3-52.3(24 cấp) | 11.6-100(34 cấp) | 11.6-100(34 cấp) | 23-147(20 cấp) | |
| Chiều xoắn | Tùy chọn xoắn phải hoặc trái | ||||
| Đường kính ngoài*đường kính lỗ*chiều rộng ngoài | OD500 ID56 H375 | OD630 ID56 H475 |
OD630 ID56 H475 |
OD800 ID80 H600 |
|
| Tốc độ quay tối đa | 3000rpm(6000 xoắn) | 2000rpm(4000 xoắn) | 2400rpm(4800 xoắn) | 1500rpm(3000 xoắn) | |
| Công suất động cơ chính | 5.5KW | 7.5KW | 11KW | 15KW | |
| Công suất biến tần | 5.5KW | 7.5KW | 11KW | 15KW | |
| Phương pháp kiểm soát độ căng | Màn hình cảm ứng + PLC + ly hợp bột từ, đảm bảo lực căng không đổi từ cuộn rỗng đến cuộn đầy | ||||
| Ly hợp bột từ | 1.2kgf | 5kgf | 2.5kgf | 10kgf | |
| Bảo vệ |
Tự động phanh/dừng 1) Khi đứt dây bên trong và bên ngoài |
||||
| Chế độ phanh | Phanh điện từ | ||||
| Phương thức rải dây | Rải dây bằng cụm truyền động vòng trượt, bước rải và độ rộng cuộn có thể điều chỉnh | ||||
| Chế độ vận hành | Vận hành bằng màn hình cảm ứng | ||||
| Kích thước (mm) | 2680L 1250W 1500H | 3300L 1550W 1800H | 3300L 1550w 1800H | 4600L 2000W 2000H | |
